DIY项目 二手价签Nebular-420R-N外壳

封面图

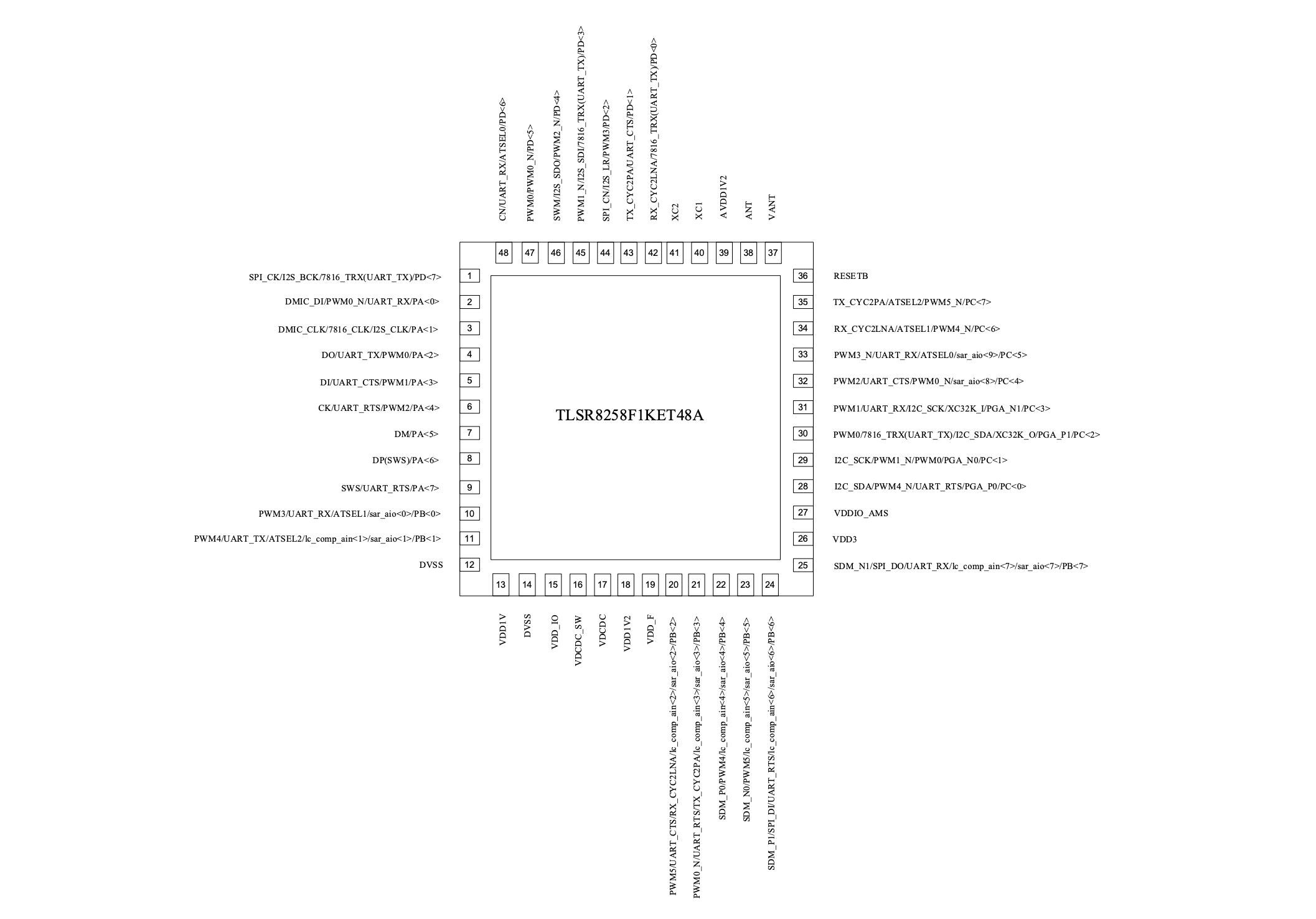

The TLSR8258F1KET48A is Telink-developed Bluetooth LE + IEEE802.15.4 multi-standard wireless SoC solution with internal Flash and audio support, which combines the features and functions needed for all 2.4GHz IoT standards into a single SoC. It’s completely RoHS-compliant and 100% lead(Pb)-free.


USB2TTL

1 - 3V3
2 - X - RESETB（25）
3 - TXD - UART_TX（7） - PD<7>

DIY项目 二手价签Endor0290外壳

封面图

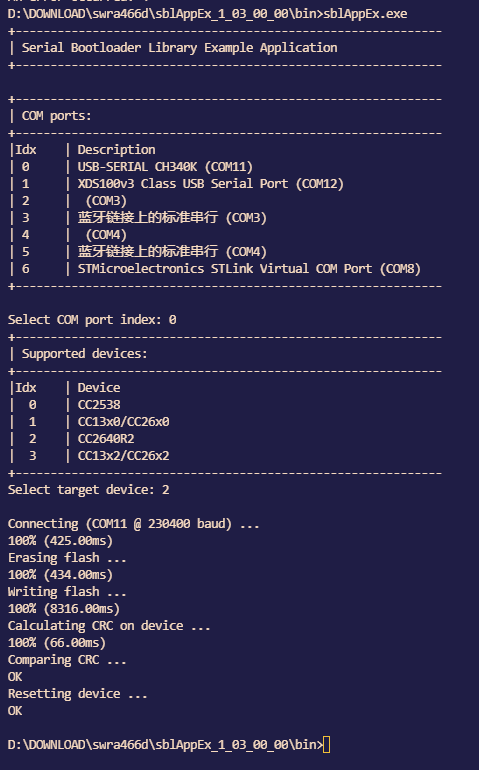

由TI推出的 CC2640R2L 器件是一款 2.4GHz 无线微控制器 (MCU)，支持低功耗 Bluetooth ® 5.1 和专有 2.4GHz 应用。

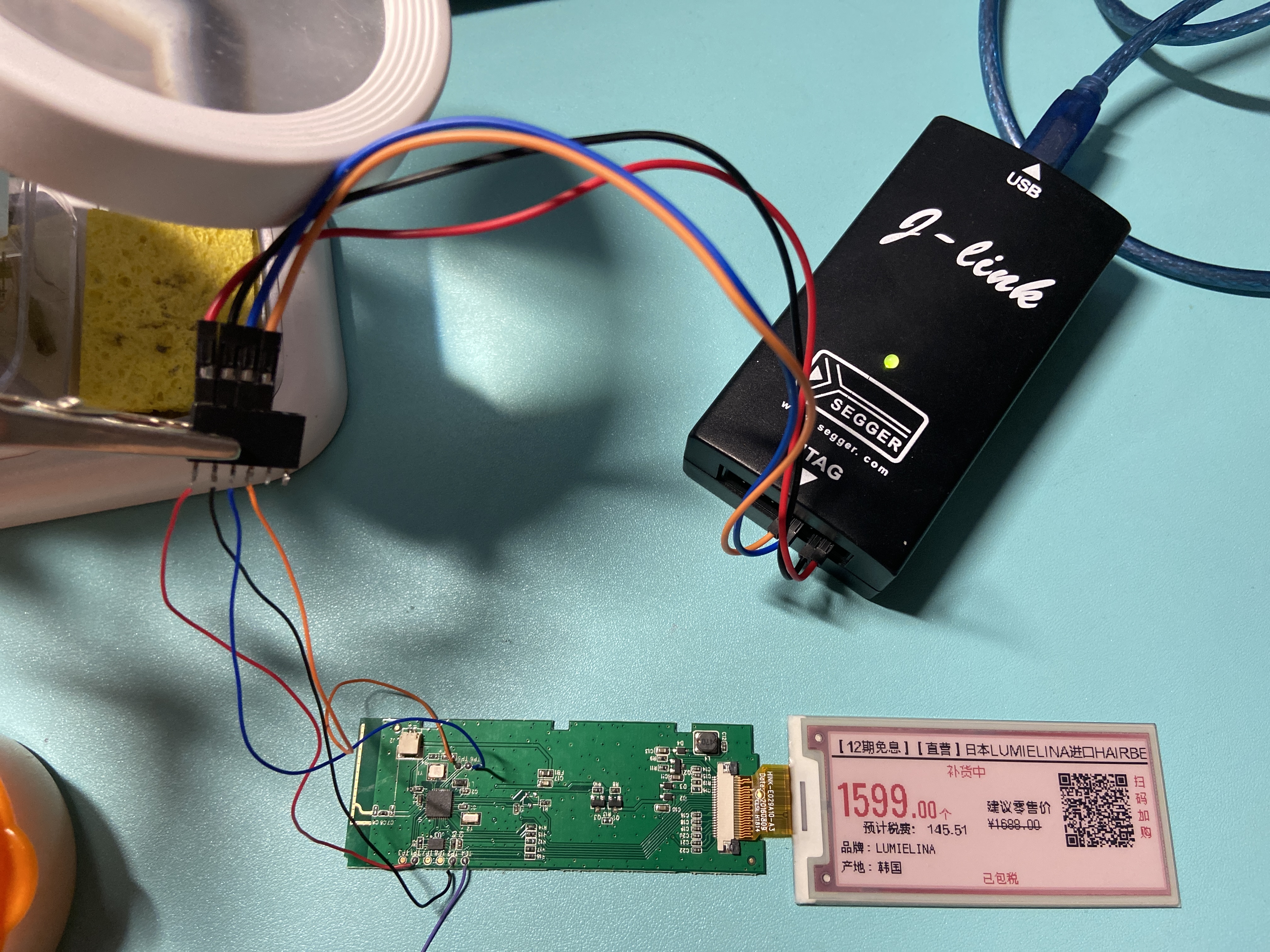

J-Link Commander

JLinkExe
connect
?
LoadFile /Users/xxxxx/Downloads/cc2640r2_test.hex
'loadfile': Performing implicit reset & halt of MCU.
Downloading file [/Users/xxxxx/Downlo

DIY项目 二手价签Endor0290R外壳

封面图

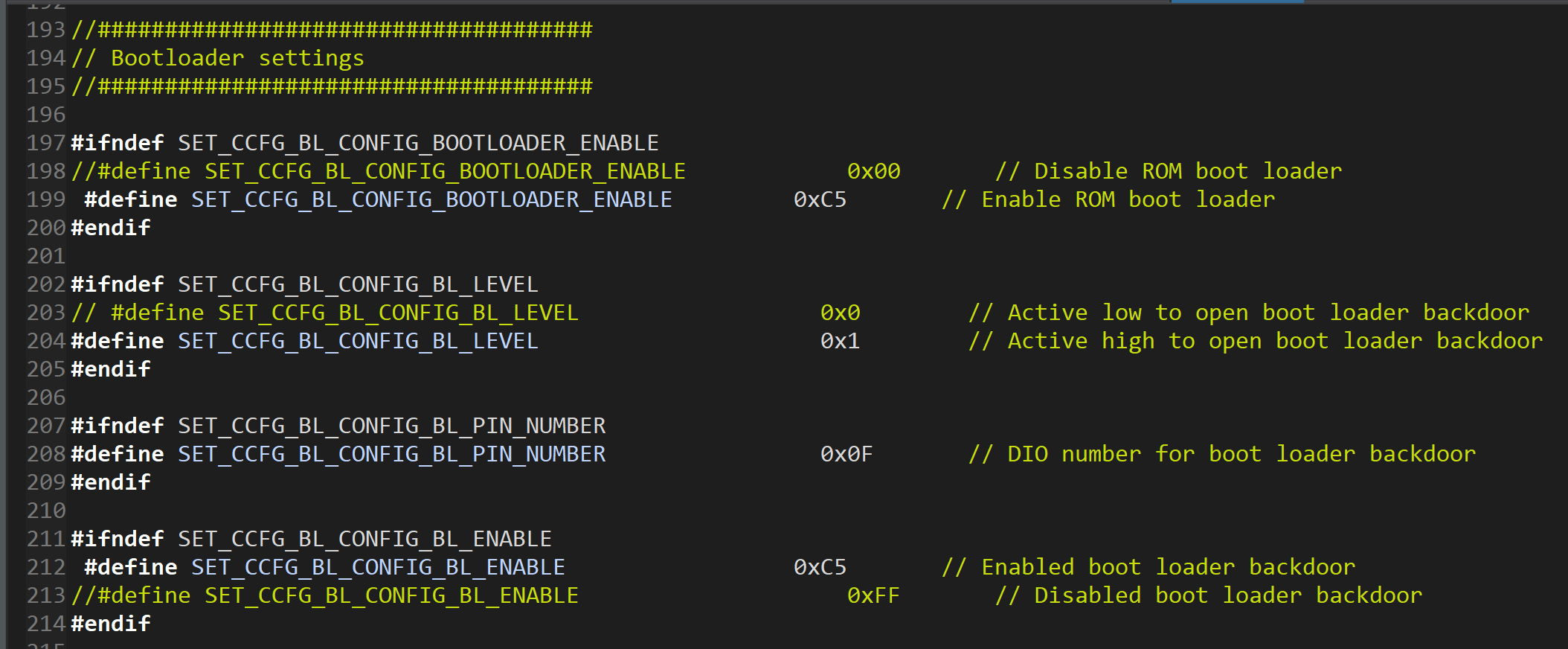

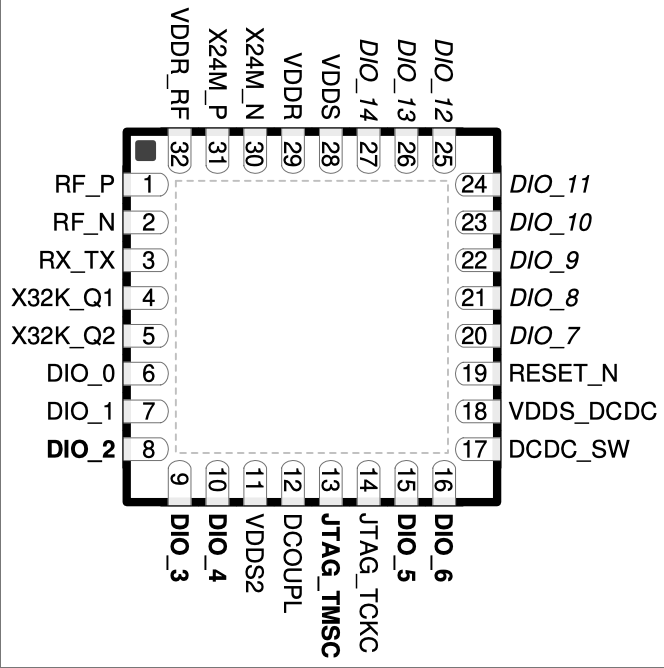

由TI推出的 CC2640R2L 器件是一款 2.4GHz 无线微控制器 (MCU)，支持低功耗 Bluetooth ® 5.1 和专有 2.4GHz 应用。


J-Link Commander

JLinkExe
connect
?
LoadFile /Users/xxxxx/Downloads/cc2640r2_test.hex
'loadfile': Performing implicit reset & halt of MCU.
Downloading file [/Users/xxxxx/Downlo

一堆资料

一堆资料

  1. 电子墨水屏代码示例_大连点墨电子科技有限公司 (eink-display.cn)
  2. 根据规格书流程图和指令表编写您的电子纸驱动程序 （Arduino-IDE）_大连点墨电子科技有限公司 (eink-display.cn)
  3. 手把手教您驱动电子墨水屏/电子纸系列-01_大连点墨电子科技有限公司 (eink-display.cn)
  4. 手把手教您驱动电子墨水屏/电子纸系列-02-全屏刷新_大连点墨电子科技有限公司 (eink-display.cn)
  5. [ESP8266(Non-OS SDK) 驱动 waveshare 2.9 寸墨水屏（一）- 显示原理、源码分析及准备工作 - 知乎 (zhihu.com)]

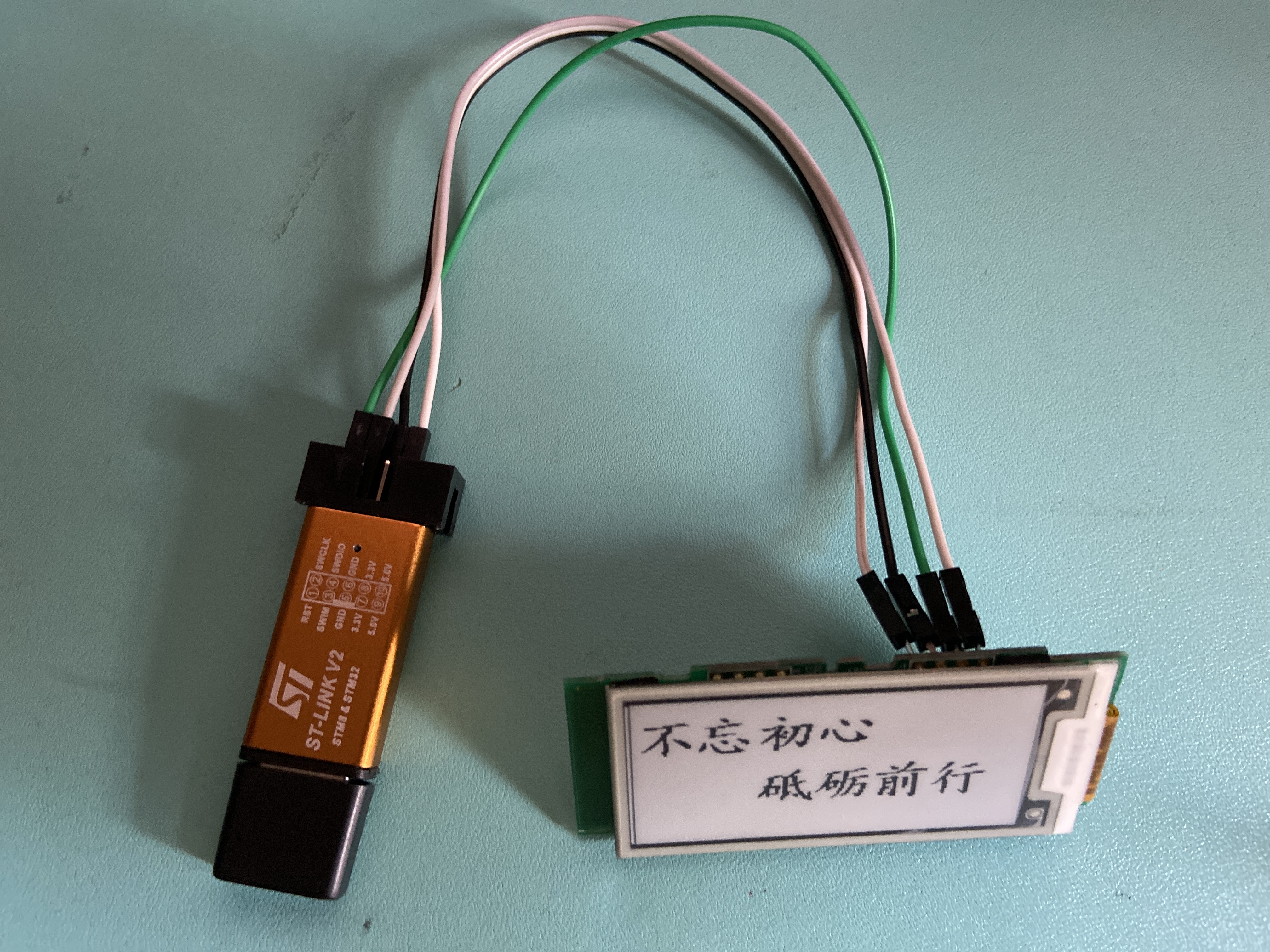

学习 ETAG-M1 SoC

重用原板墨水屏驱动电路

  1. 验证
// Stellar兰壳低温黑白屏:38 不知名三色屏:0
int screenWidthPadding = 0;
int screenHeightPadding = 0;

#define GxEPD2_DISPLAY_CLASS GxEPD2_BW // 双色屏
#define GxEPD2_DRIVER_CLASS GxEPD2_213_flex // GDEW0213I5F 104x212, UC8151 (IL0373), (WFT0213CZ16)

#define GxEPD2_DISPLAY_CLASS GxEPD2_3C // 三色屏
`#define GxEPD2_DRI

学习 MSP430G2553 具有 16KB 闪存、512B SRAM、比较器、UART/SPI/I2C、计时器的 16MHz MCU


重写原板MCU程序

SBW烧录MSP430G2553

　　SBW是2线制Spy-Bi-Wire，基于JTAG接口，加上3V3、GND可以利用MSP-430G2ET LAUNCHPAD实现价签无损烧录。

  1. 已验证
  •  Hanshow Stellar-M MSP430G2553
  •  Hanshow Stellar-L MSP430G2553
  1. 关键接线
    • MSP-EXP430G2 Rev.1.5
      MSP-EXP430G2 Rev. 1.5

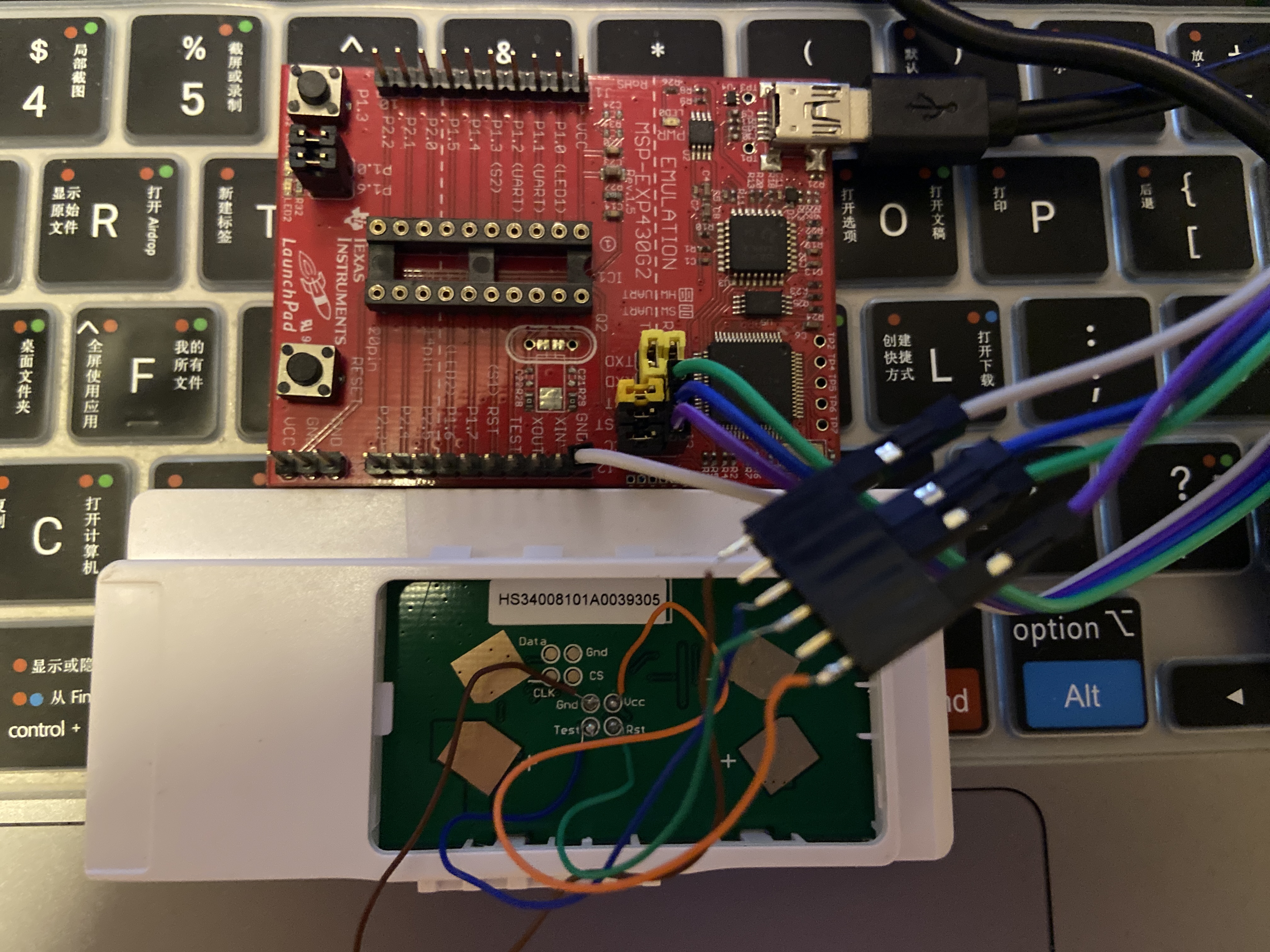

430G2　　价签

GND-白　　　　Gnd-棕
VCC-紫　　　　　Vcc-橙
RST-绿　　Rst-绿
TEST-蓝　　Test-蓝

  • MSP-EXP430G2ET Rev. 2.0
    ![MSP-EXP4

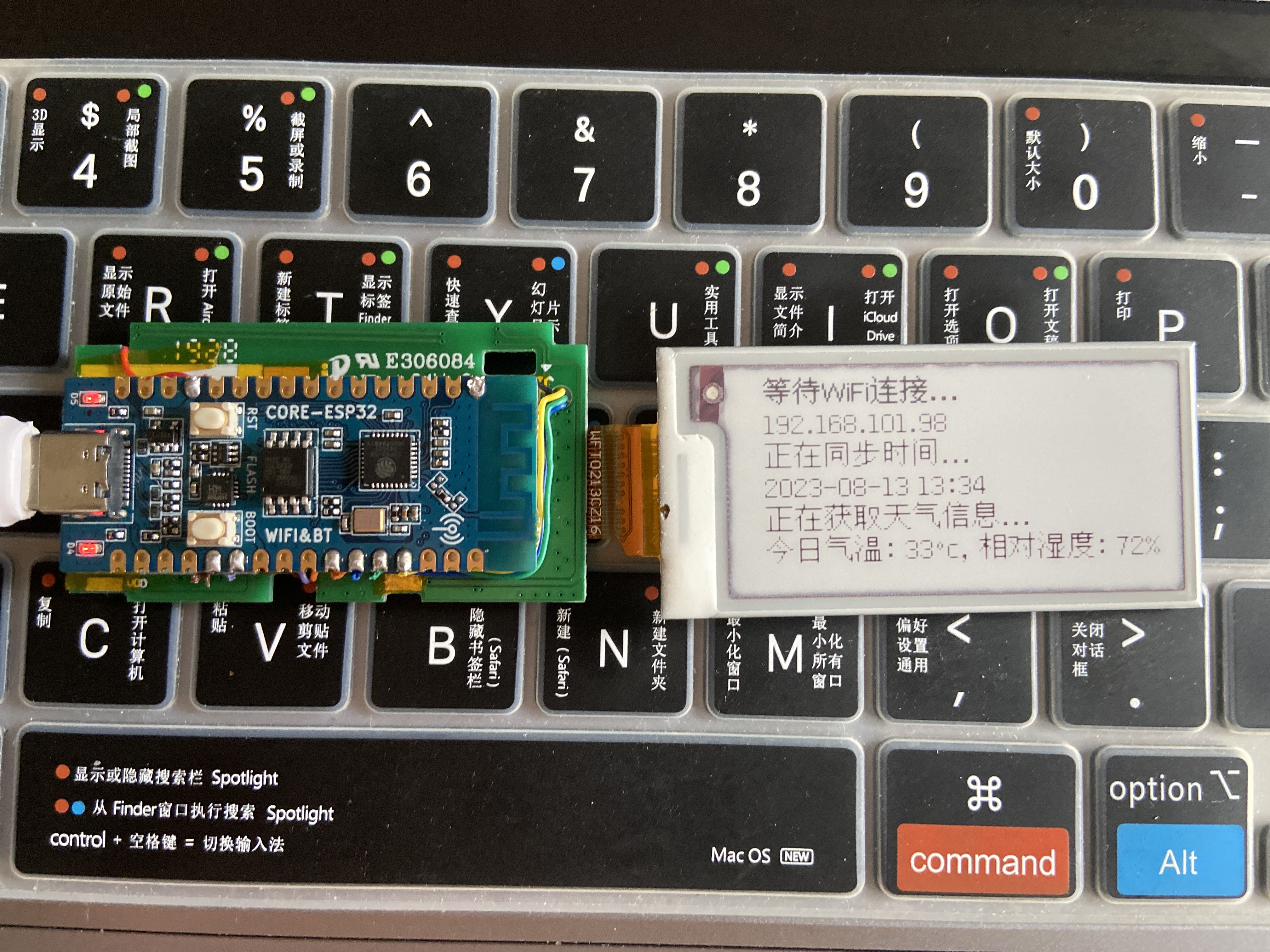

DIY 电子墨水屏天气/日历程序Arduino项目代码说明


账号准备

　　到 心知天气 - 高精度气象数据 - 天气数据API接口 - 行业气象解决方案 (seniverse.com) 注册一个账号，复制出来密钥，后面代码里面用到的key就是这个密钥。

备份固件恢复

esptoo.py 命令行烧录

在备份固件目录下命令行执行以下命令即可。

`“esptool.py” --chip esp32c3 --port "/dev/cu.usbmodem11201" --baud 115200 --before default_reset --after hard_reset write_flash -z --flash_mode dio --flash_freq 8

学习 TLSR8359 Telink ULP 2.4 GHz RF SoC


重写原板MCU程序

区分主控TLSR8359

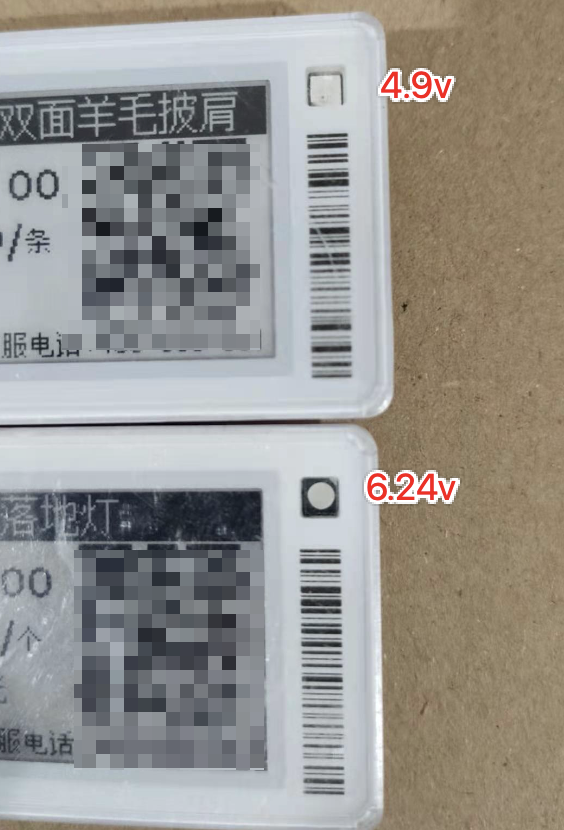

　　Stellar E31A型号的价签，可以通过观察右上角的彩色3528LED分辨，白边框的为4.9V版本，黑边框的为6.24V版本。

  • 4.9V版本，主控芯片使用 泰凌微TLSR8359F512ET32 （带蓝牙的32-bit RISC V MCU，48MHz）
  • 6.24V版本，主控芯片使用 TI(德州仪器) CC2640R2F (集成了蓝牙和ARM cortex-m3芯片）

烧录TLSR8359

  1. 已验证
  •  Hanshow Stellar-M3N@ E31HA
  •  Hanshow Stellar-M3@ E31HA
  •  Ha
