重写原板MCU程序

区分主控TLSR8359

　　Stellar E31A型号的价签，可以通过观察右上角的彩色3528LED分辨，白边框的为4.9V版本，黑边框的为6.24V版本。

• 4.9V版本，主控芯片使用 泰凌微TLSR8359F512ET32 （带蓝牙的32-bit RISC V MCU，48MHz）
• 6.24V版本，主控芯片使用 TI(德州仪器) CC2640R2F (集成了蓝牙和ARM cortex-m3芯片）

烧录TLSR8359

1. 已验证

•  Hanshow Stellar-M3N@ E31HA

•  Hanshow Stellar-M3@ E31HA

•  Hanshow Stellar-S3N@ E31HA

•  Hanshow Nowa-213R-N

•  Hanshow Nowa-266R-N

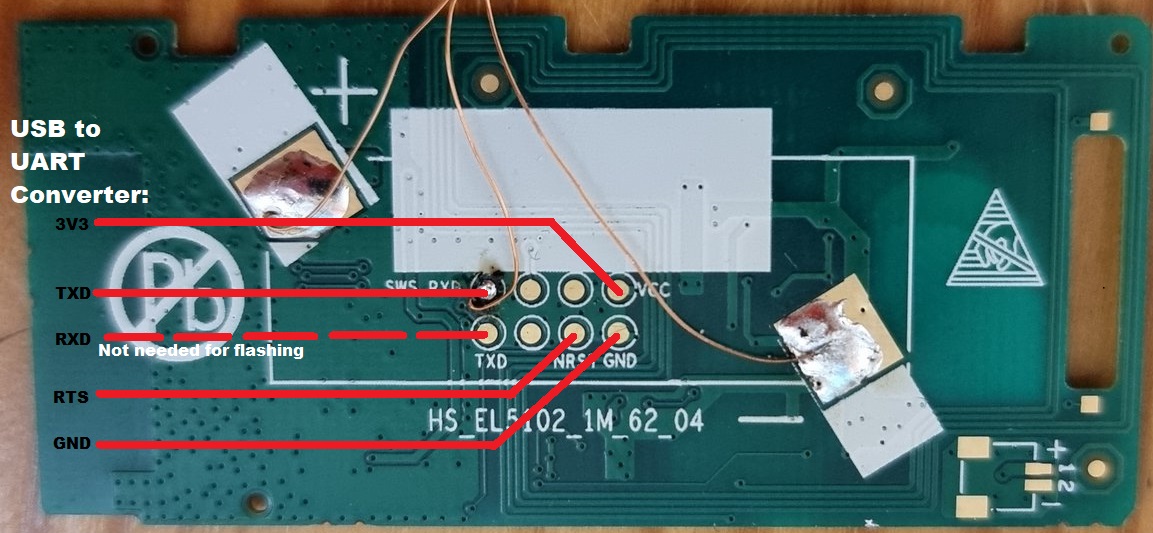

2. 关键接线

   切记，管他那么多，把五条线都接上！烧录成功！

非汉朔价签

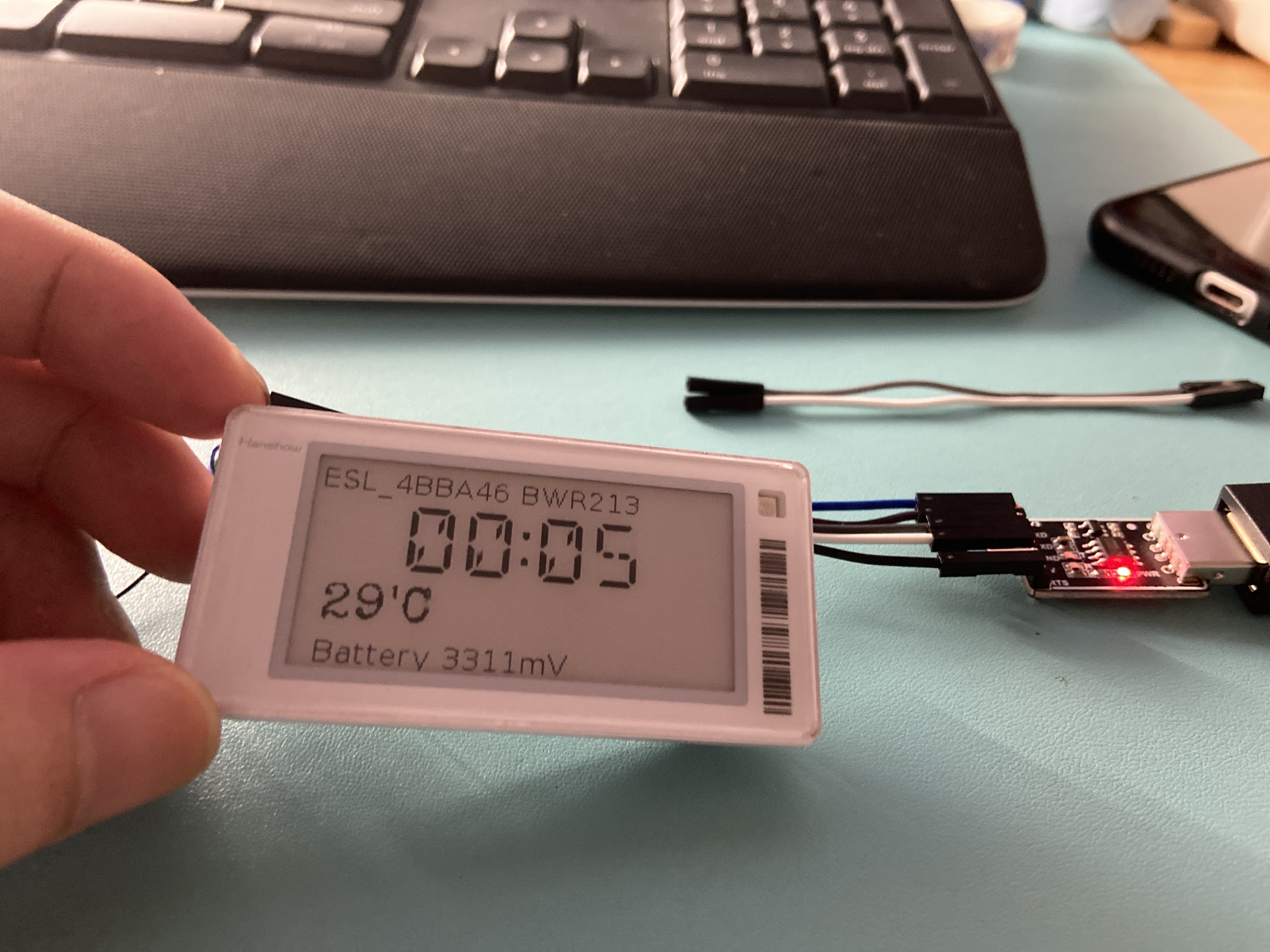

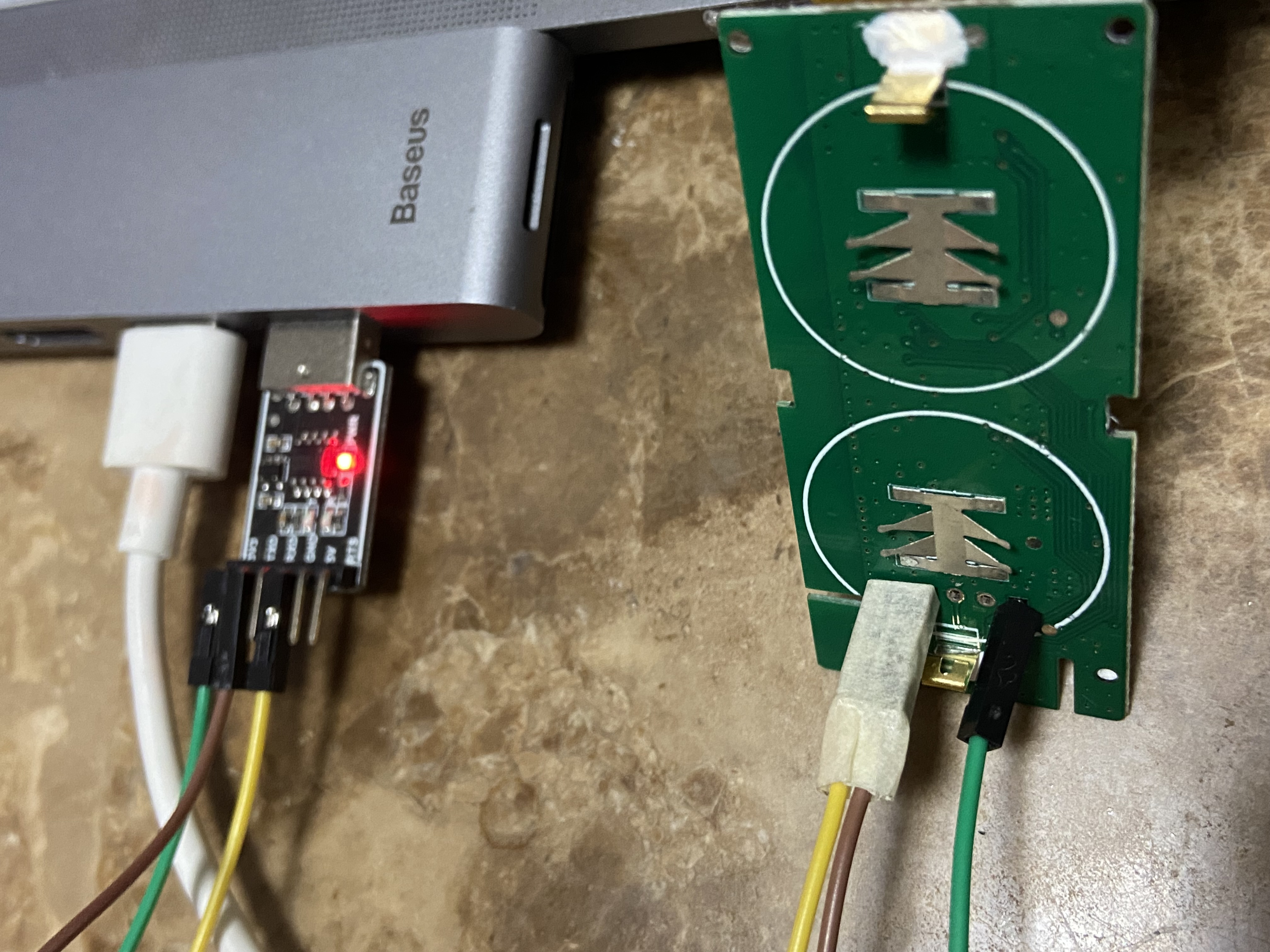

USB To TTL 烧录

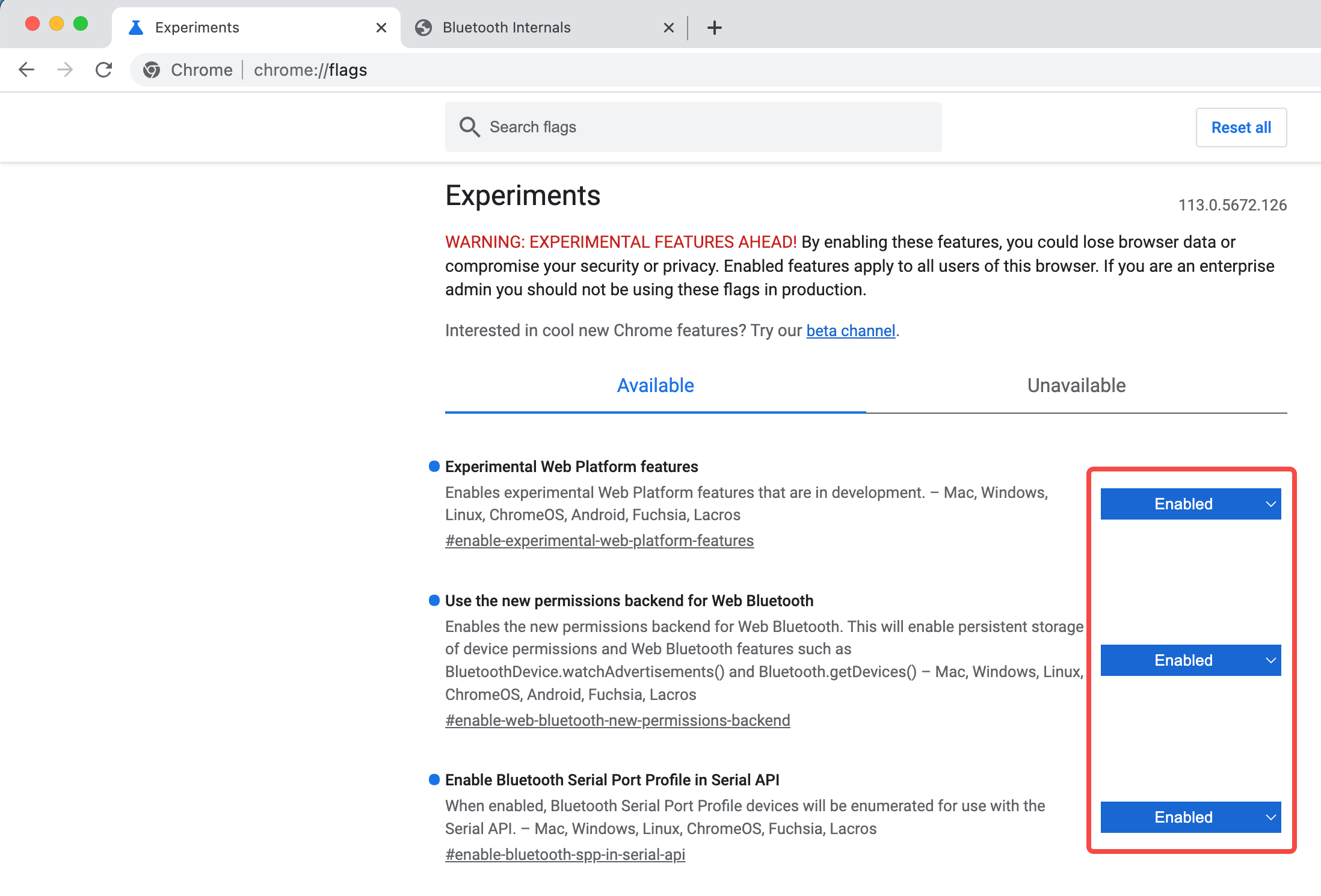

蓝牙更新固件

3. 参考资料

• DS_TLSR8359-E_Datasheet for Telink ULP 2.4GHz RF SoC TLSR8359.pdf (telink-semi.cn)
• Tlsr8258开发-b85m_module编译无法通过（内存异常）
• 825x ble sdk 编译时报错section .text overlaps section .retention data,修改方法
• [泰凌微8258入门教程 环境篇①——SDK、工具和文档下载] (https://blog.csdn.net/kangweijian/article/details/115256346)
• Web Bluetooth (webbluetoothcg.github.io)
• Web Bluetooth Samples (googlechrome.github.io)
• 汉朔(Hanshow)三色电纸墨水价签研究 - 嘉立创EDA开源硬件平台 (oshwhub.com)
• 【墨水屏】2.9寸墨水屏固件适配、二次开发，主控芯片：TLSR8359 | 除了代码也想写点其他的 (javabin.cn)
• GitHub - atc1441/ATC_TLSR_Paper: Custom BLE firmware for Hanshow E-Paper Shelf Labels / Price Tags
  The following models have been confirmed to work:

Name	Display	Case front	Case back
Stellar-MFN@ E31A	2,13" 212x104
Stellar-M3N@ E31HA	2,13" 250x122
Stellar-MN@ E31H	2,13" 250x122
Stellar-S3TN@ E31HA	1,54" 200x200

更多内容可到小黄鱼上找我
