重用原板墨水屏驱动电路

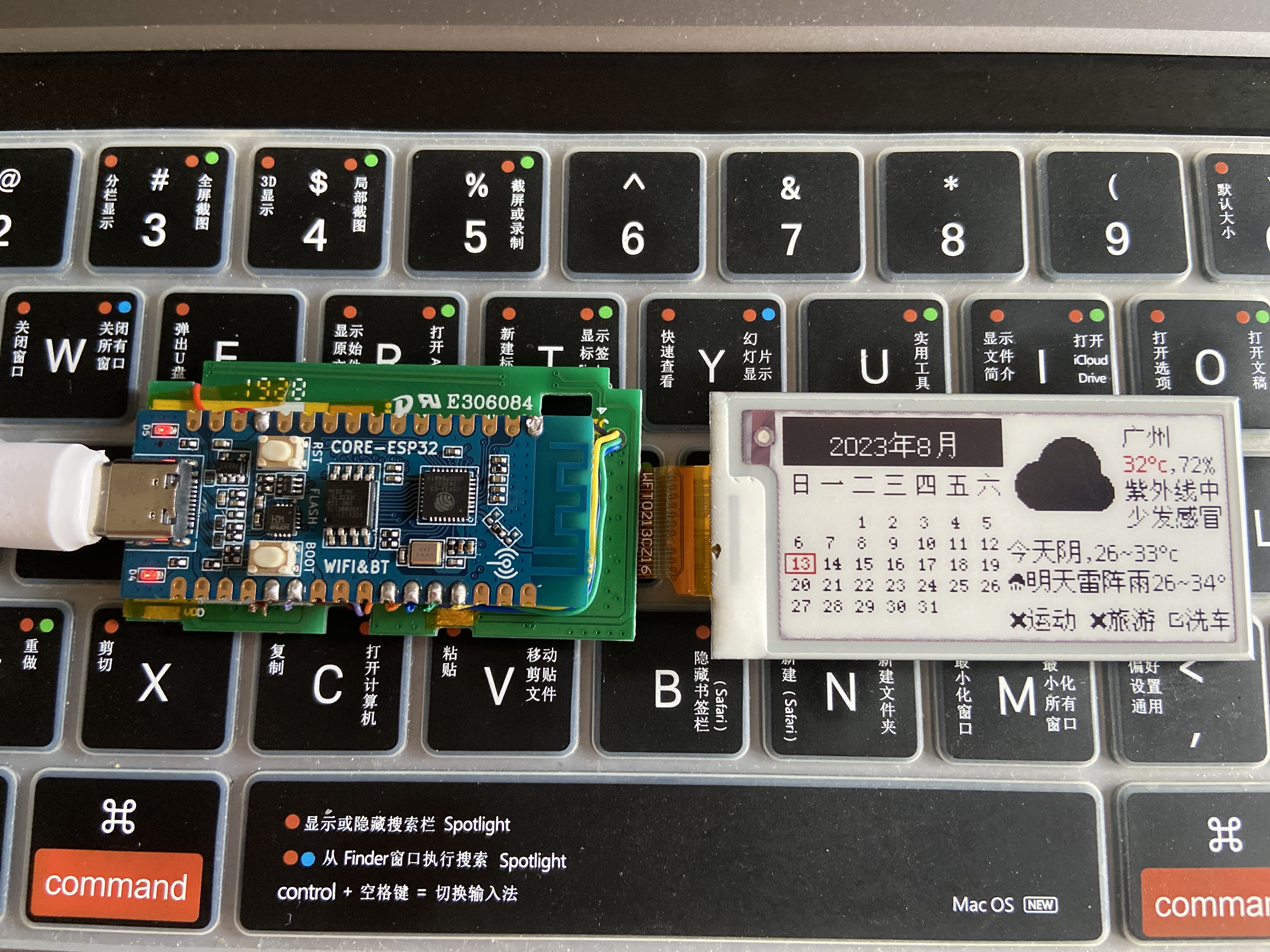

1. 验证

// Stellar兰壳低温黑白屏:38 不知名三色屏:0
int screenWidthPadding = 0;
int screenHeightPadding = 0;

#define GxEPD2_DISPLAY_CLASS GxEPD2_BW // 双色屏
#define GxEPD2_DRIVER_CLASS GxEPD2_213_flex // GDEW0213I5F 104x212, UC8151 (IL0373), (WFT0213CZ16)

#define GxEPD2_DISPLAY_CLASS GxEPD2_3C // 三色屏
#define GxEPD2_DRIVER_CLASS GxEPD2_213c // GDEW0213Z16 104x212, UC8151 (IL0373), (WFT0213CZ16)

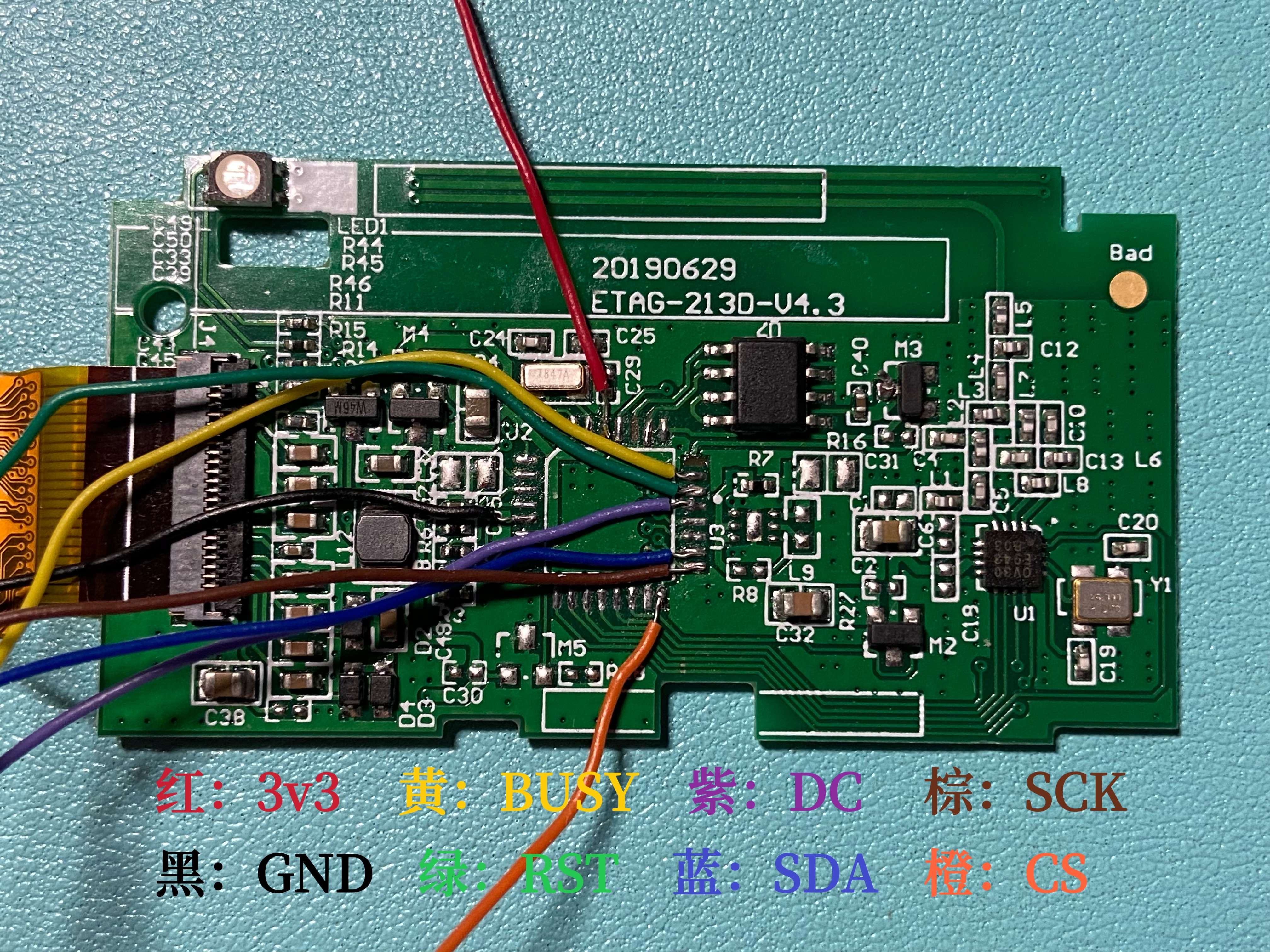

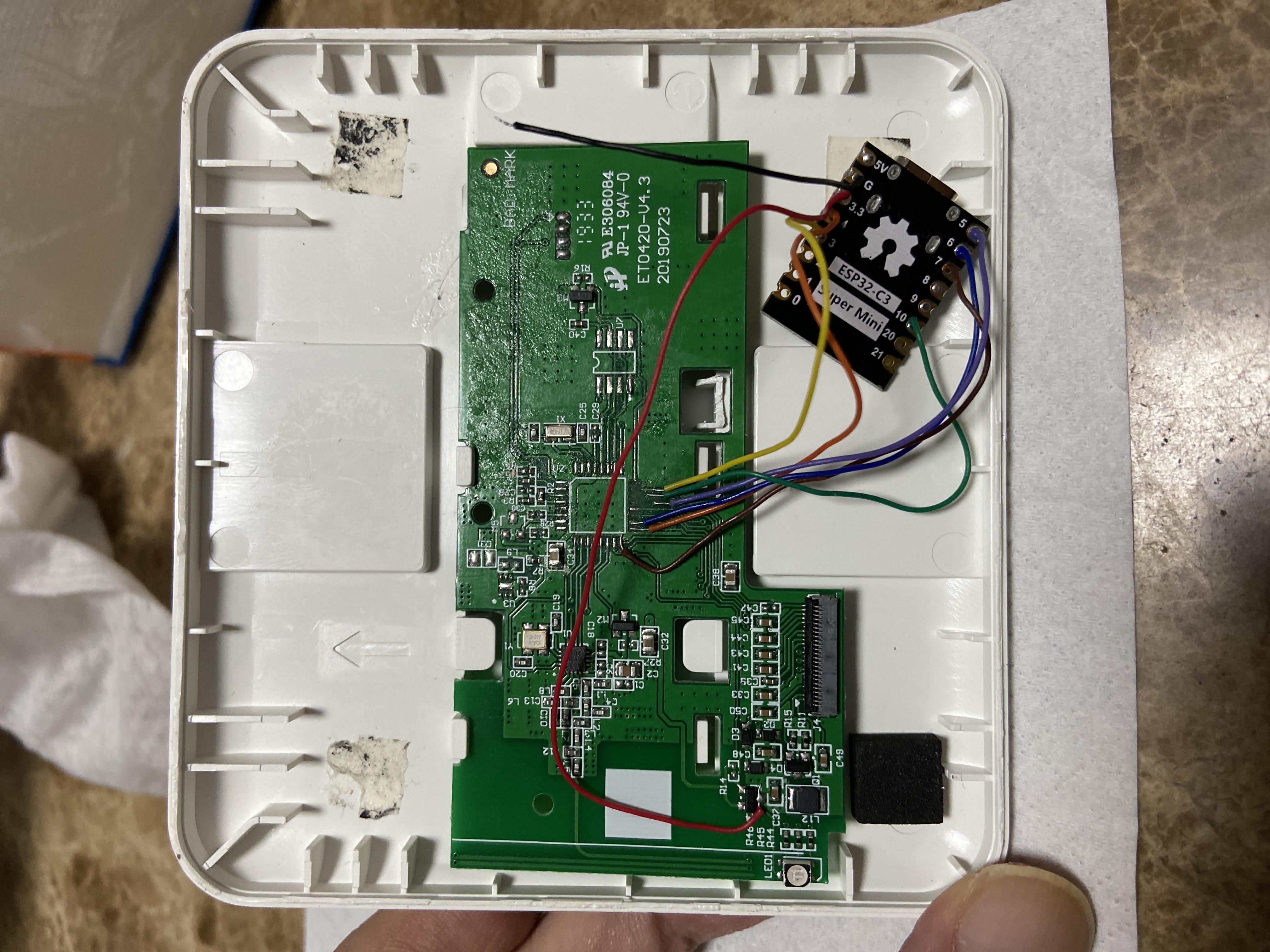

2. 关键接线图示

3. 参考资料
