重写原板MCU程序

　　CC25XX 系列需要用 SmartRF04Eb 烧录（SmartRF Flash Programmer + SmartRF04Eb）

CC2510F32烧录

1. 已验证

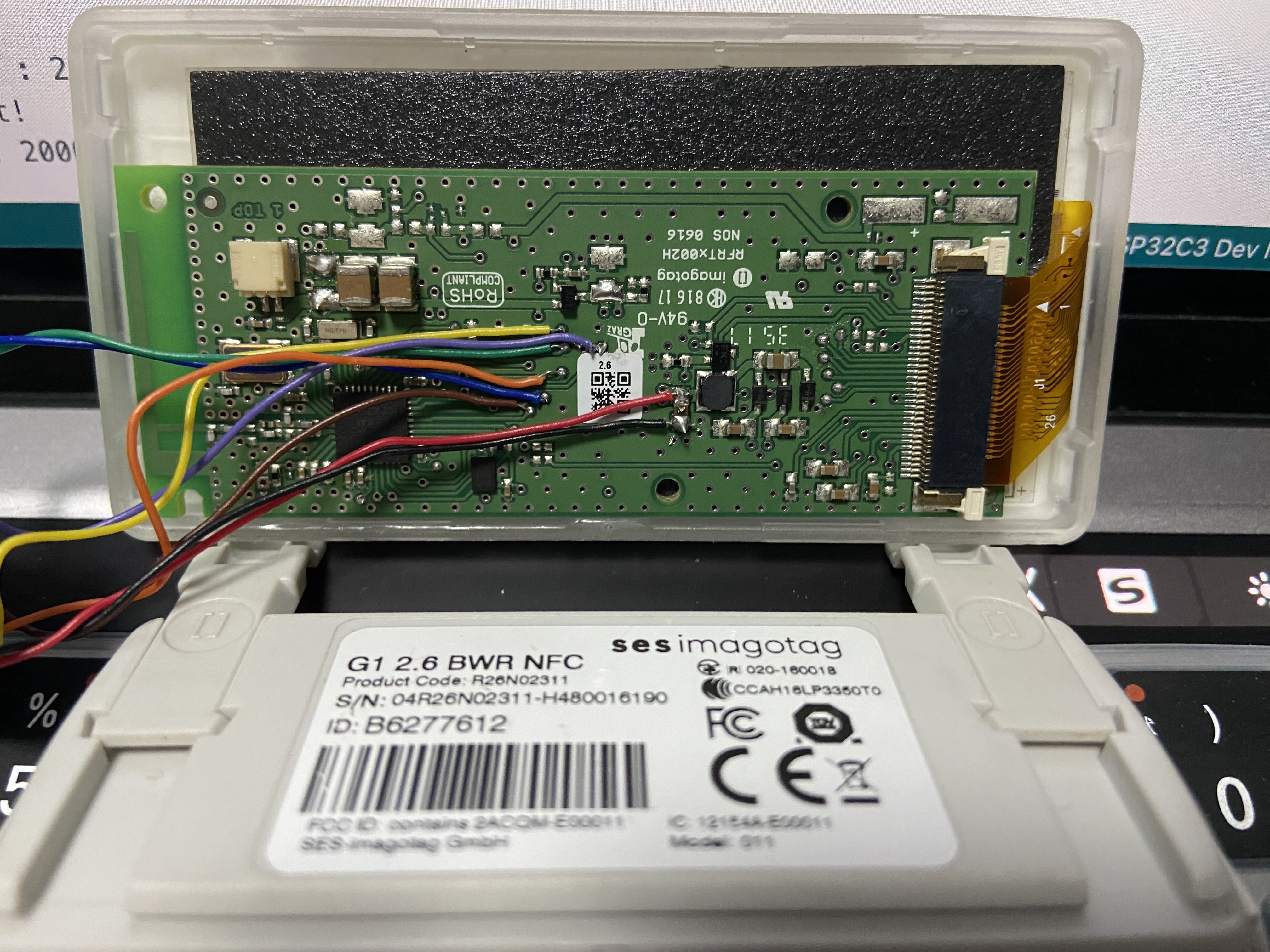

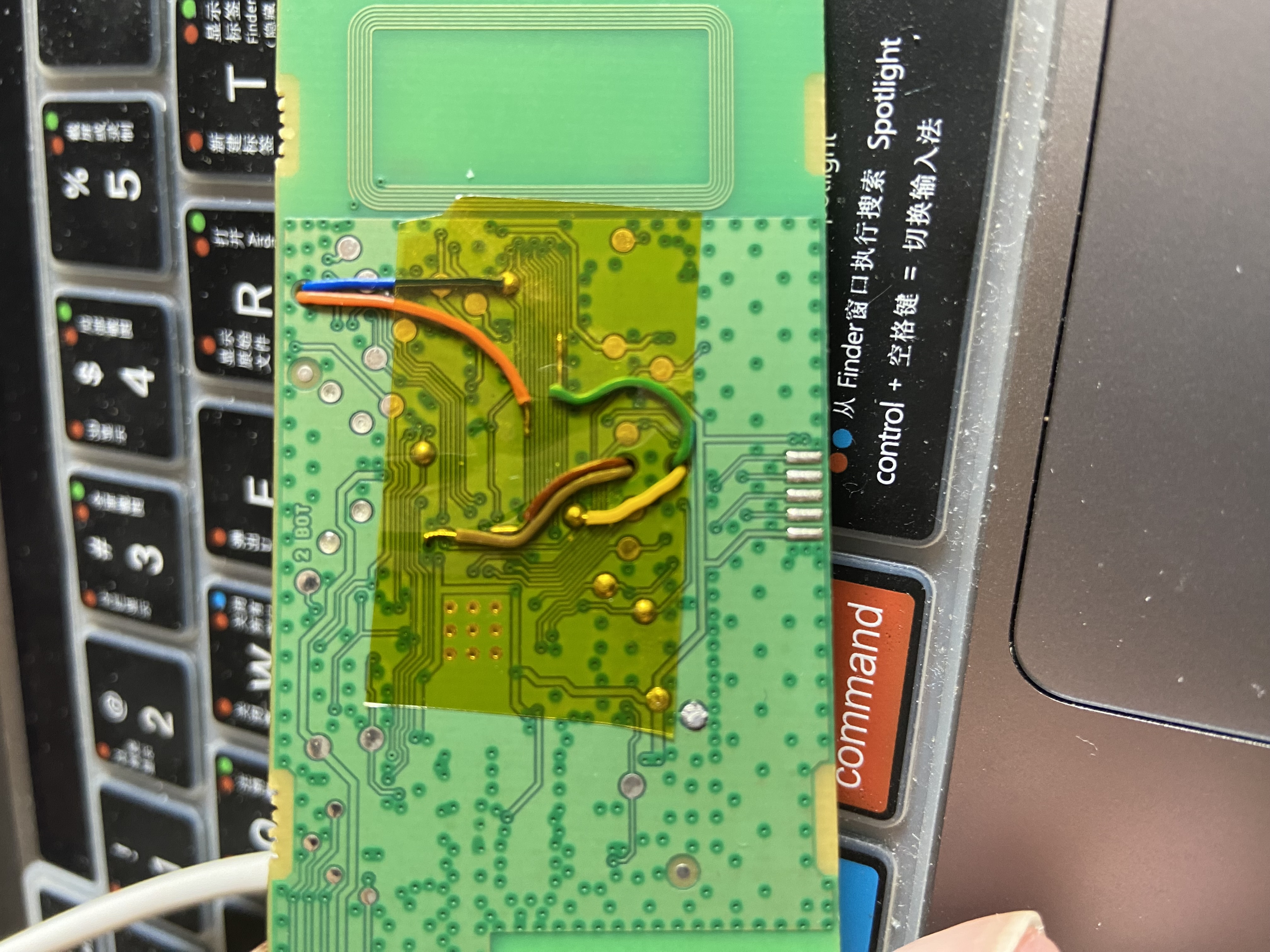

   •  SES-imagotag G1 C 2.6 BW

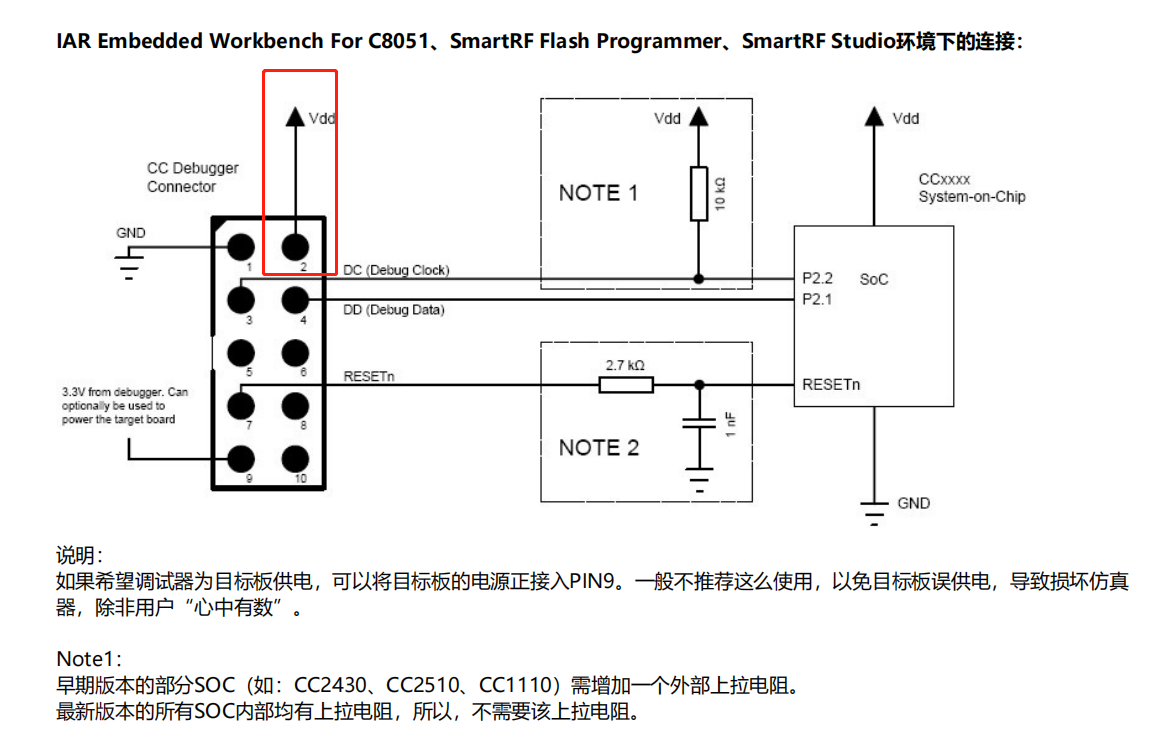

2. 关键接线

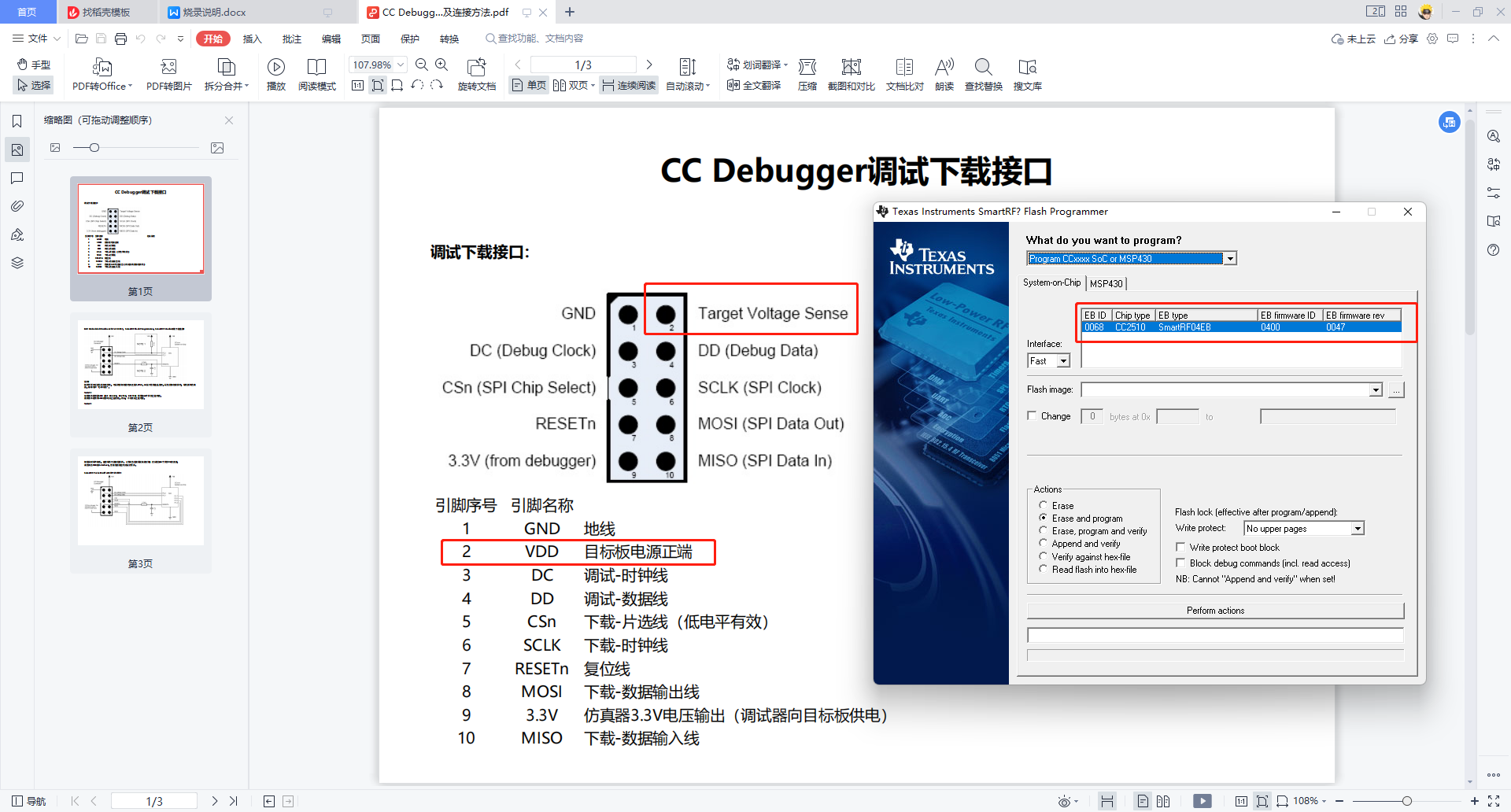

   一开始识别不出来芯片，后来到gitee仓库看到这个issue，发现漏接了Target vol sence。接上后正常识别芯片。
   CC debugger 无法识别目标芯片 · Issue #I6N32G · suntengwu/epd_cc2510 - Gitee.com

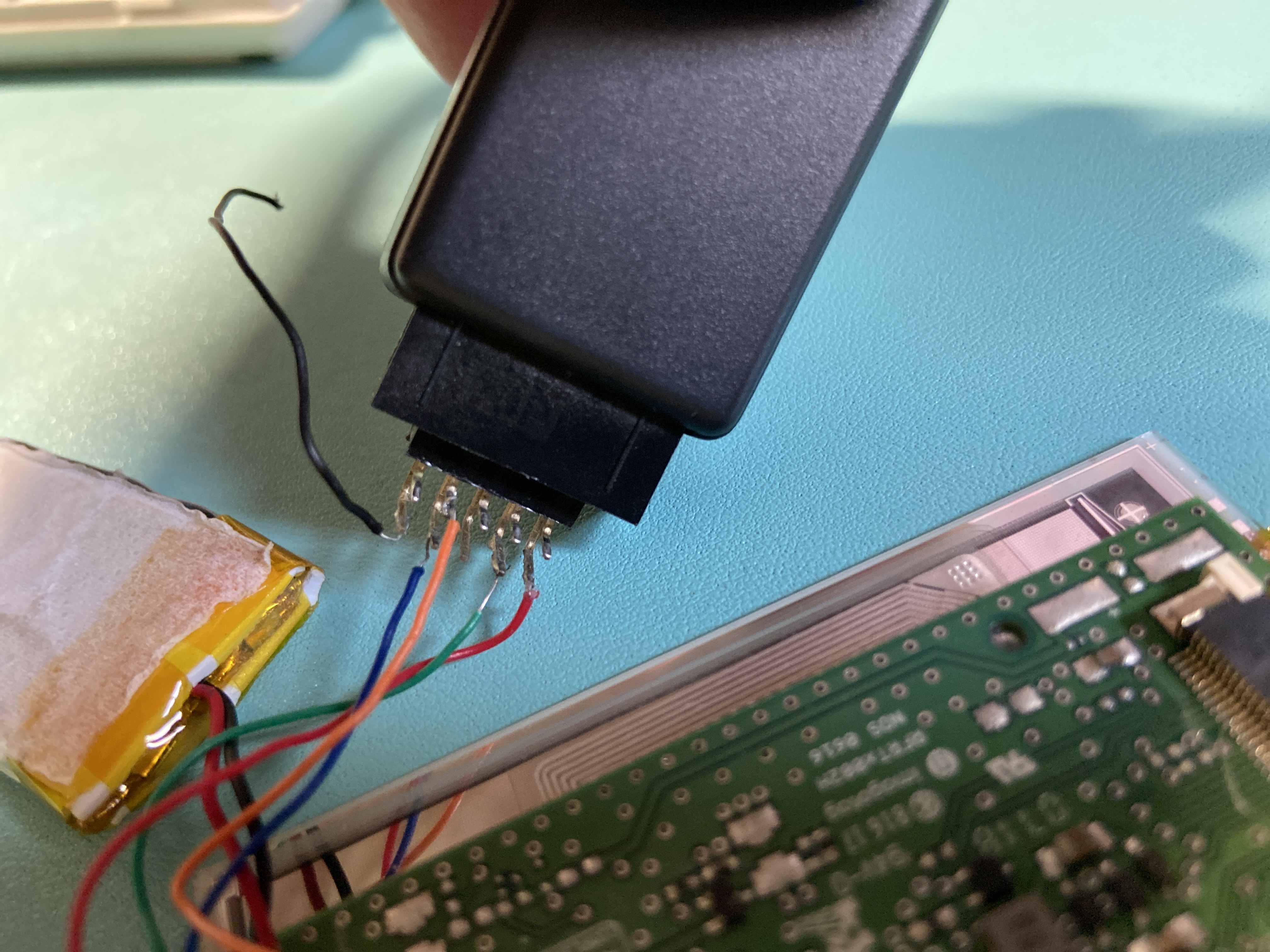

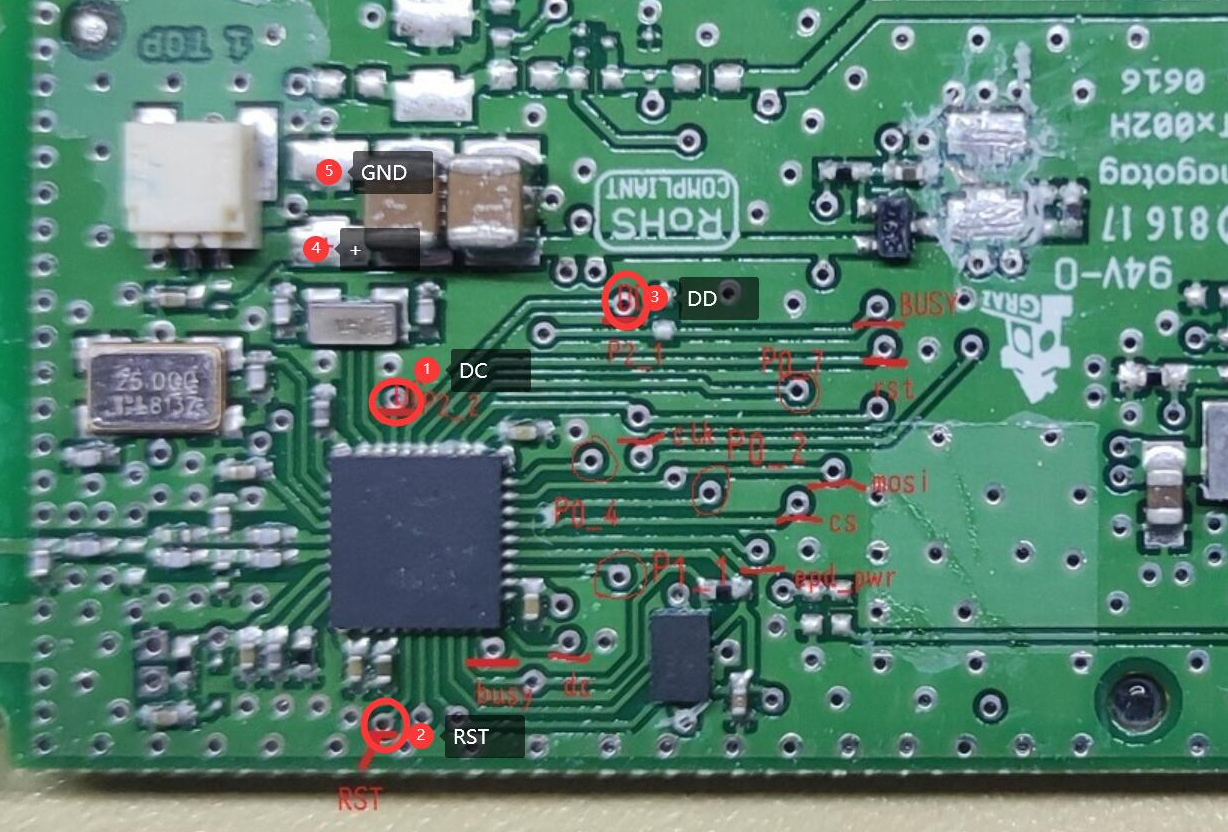

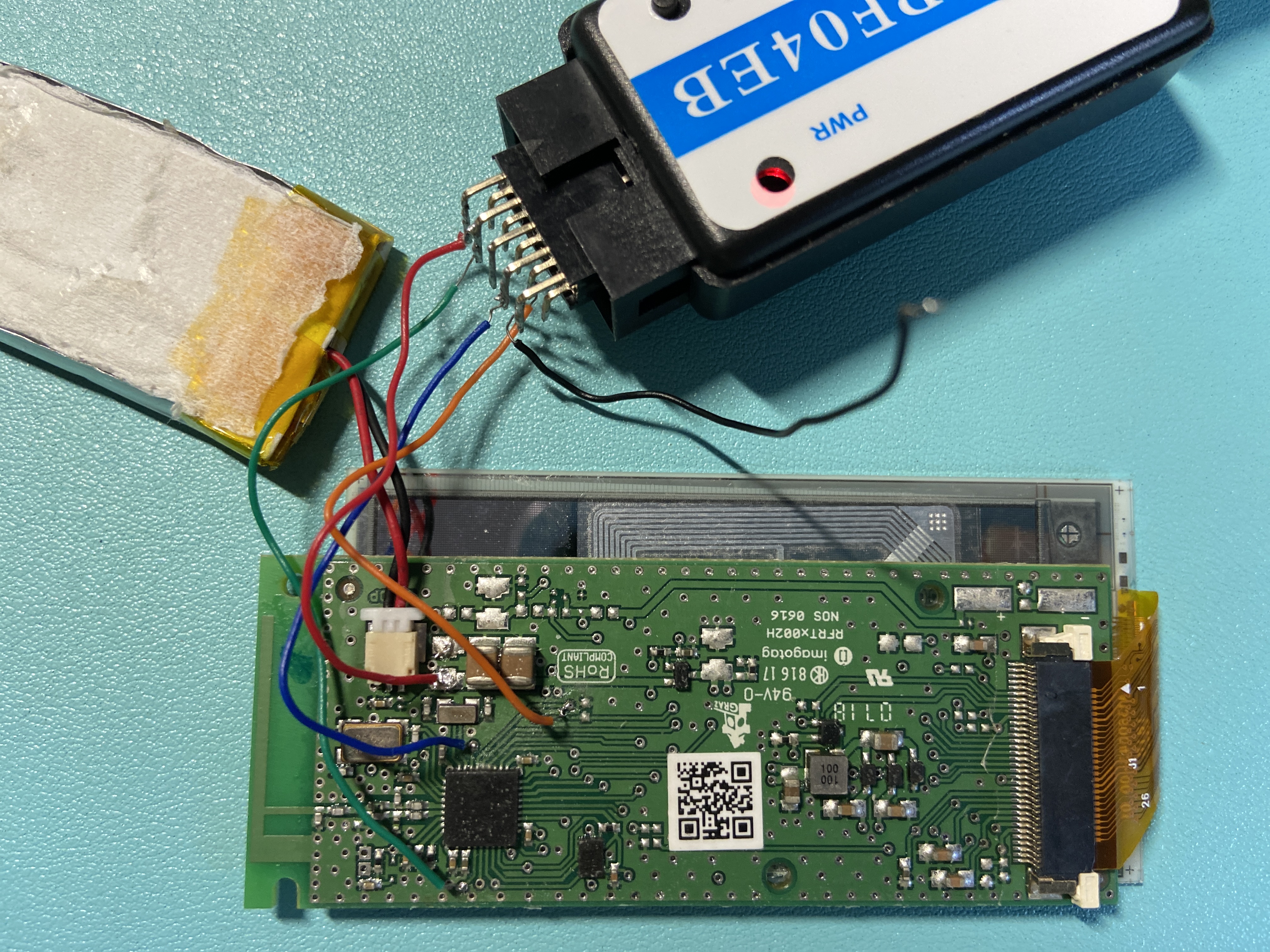

开发板 下载器 外接电源
3V3 红线 引脚1 VDD 3V3
GND 黑线 GND
RST 紫线 引脚7 RESETn
P2.2 蓝线 引脚3 DC（Debug Clock）
P2.1 橙线 引脚4 DD (Debug Data)

有外部供电的时候，Gnd不用接到价签板上。

3. 参考资料

• CC2510 数据表、产品信息和支持 | 德州仪器 TI.com.cn
• SES 2.6价签锂电供电后接板 - 嘉立创EDA开源硬件平台 (oshwhub.com)
• epd_cc2510: SES 2.6 价签 G1 C 2.6 BW 原板驱动墨水屏例子 主控CC2510F32 使用IAR8051 10.20.1编译 (gitee.com)
• CC Debugger调试下载接口及连接方法 (waveshare.net)
• Texas Instruments CC2510F32 (keil.com)
• Low-Power SoC (System-on-Chip) with MCU, memory, 2.4 GHz RF Transceiver, and USB datasheet (Rev. G) (ti.com.cn)
