重写原板MCU程序

普通的串行接口 Bootloader

修改Bootloader的设置，在source\ti\devices\cc26x0r2\startup_files里，打开ccfg.c:

• CC2640R2：如何利使用芯片内部Bootloader烧写程序 - 嵌入式处理 - 技术文章 - E2E™ 设计支持 (ti.com)
• 关于CC2640R2F能够连接但无法发现服务的问题
• CC2640R2F低功耗蓝牙芯片相关设计分享
• 成功完成用串口烧录CC2640R2的程序

Flash Programmer 2 + SDS100V3/JLINK 烧录

cJtag 二线模式烧录仿真

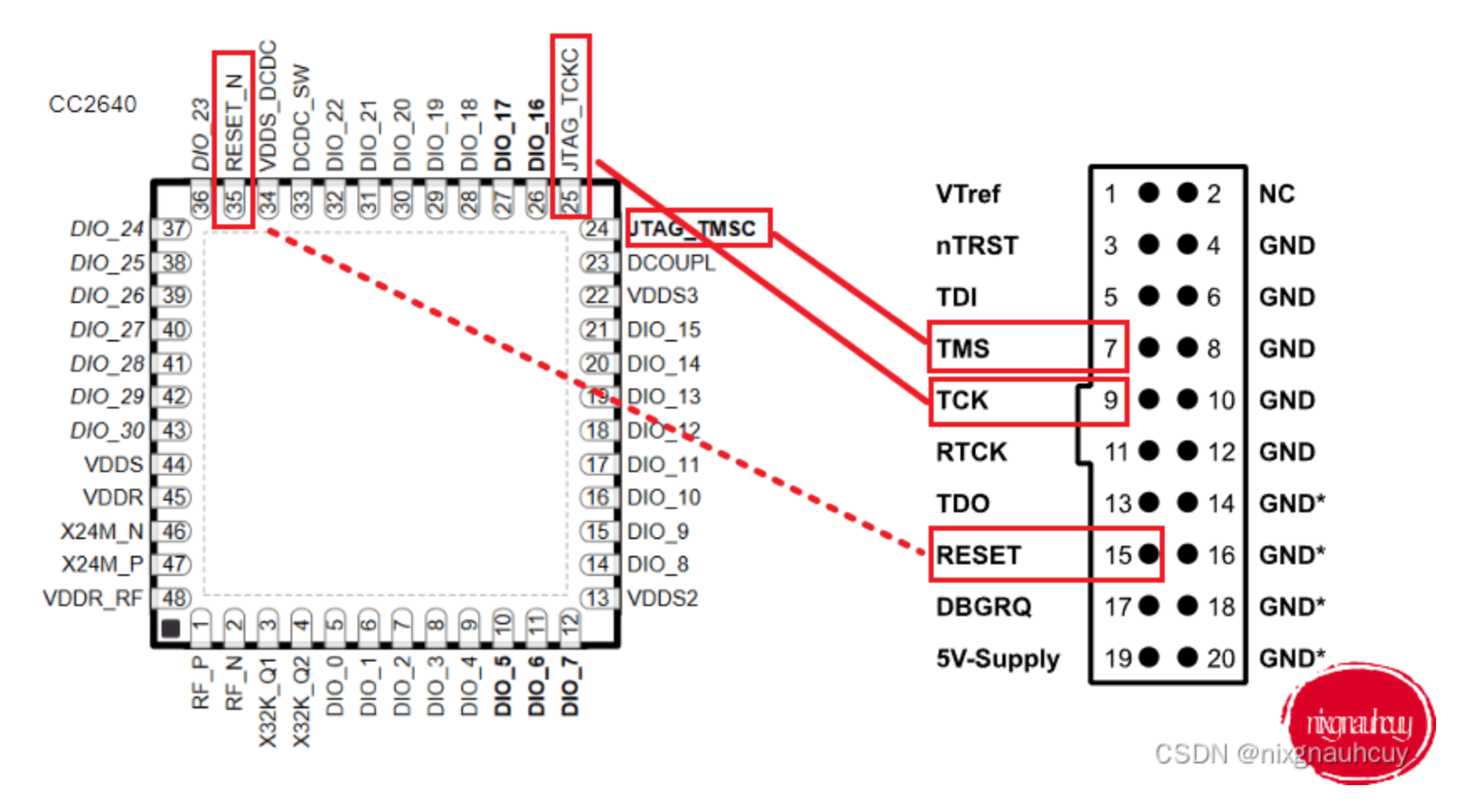

使用JLink的cJtag 功能，连线上只需连接 TMS、TCK、RESET、VCC 和 GND。

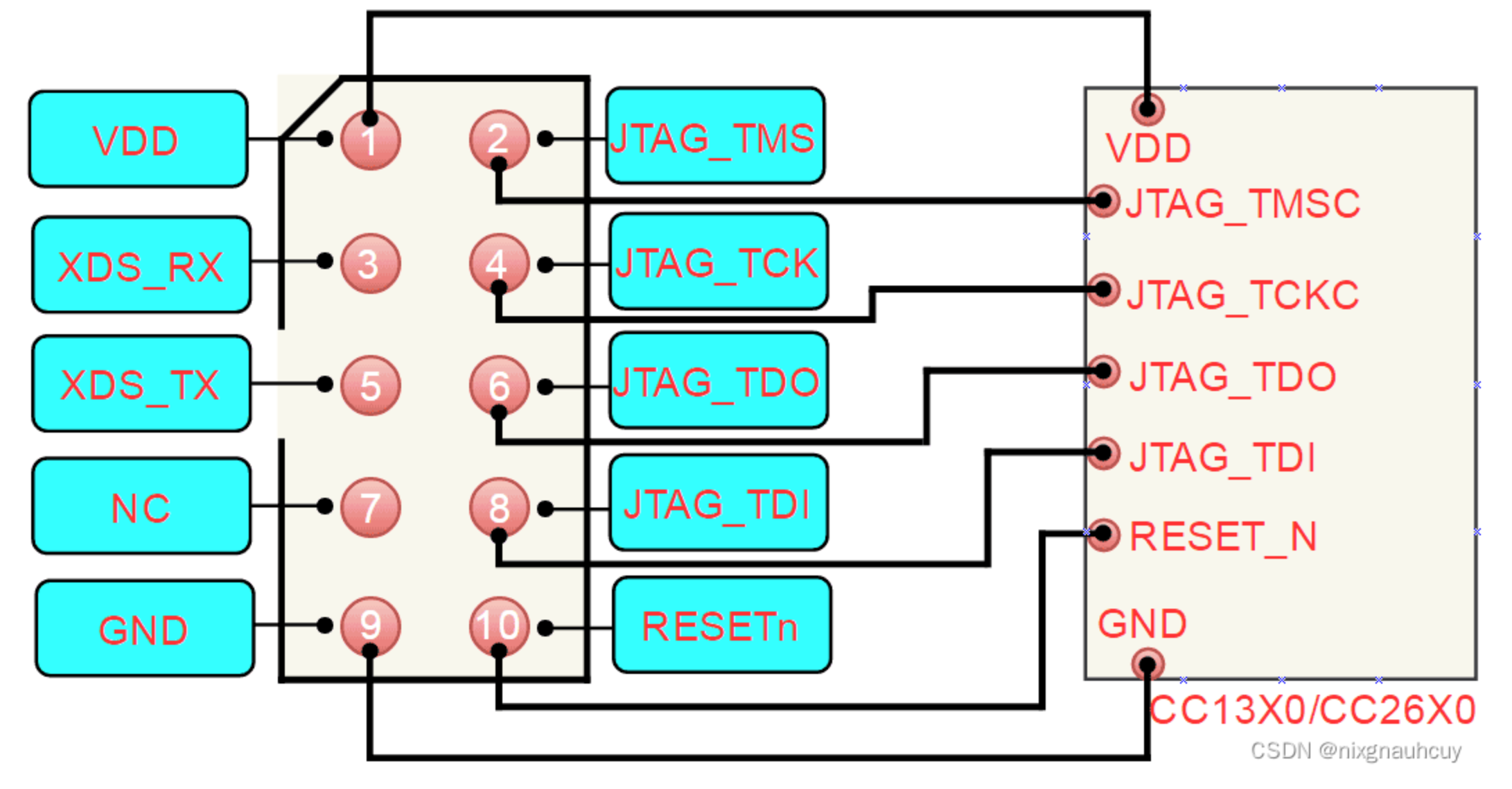

Jtag 四线模式烧录仿真

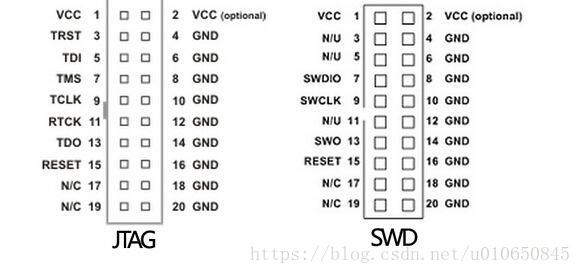

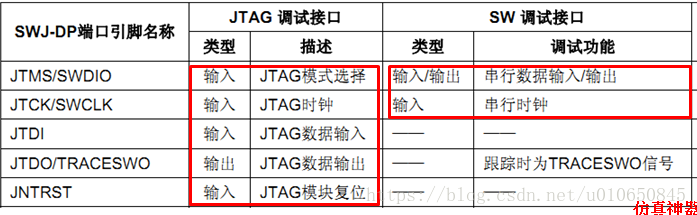

JTAG接口与SW接口

1. 已验证

•  Stellar-MFN@ E31A

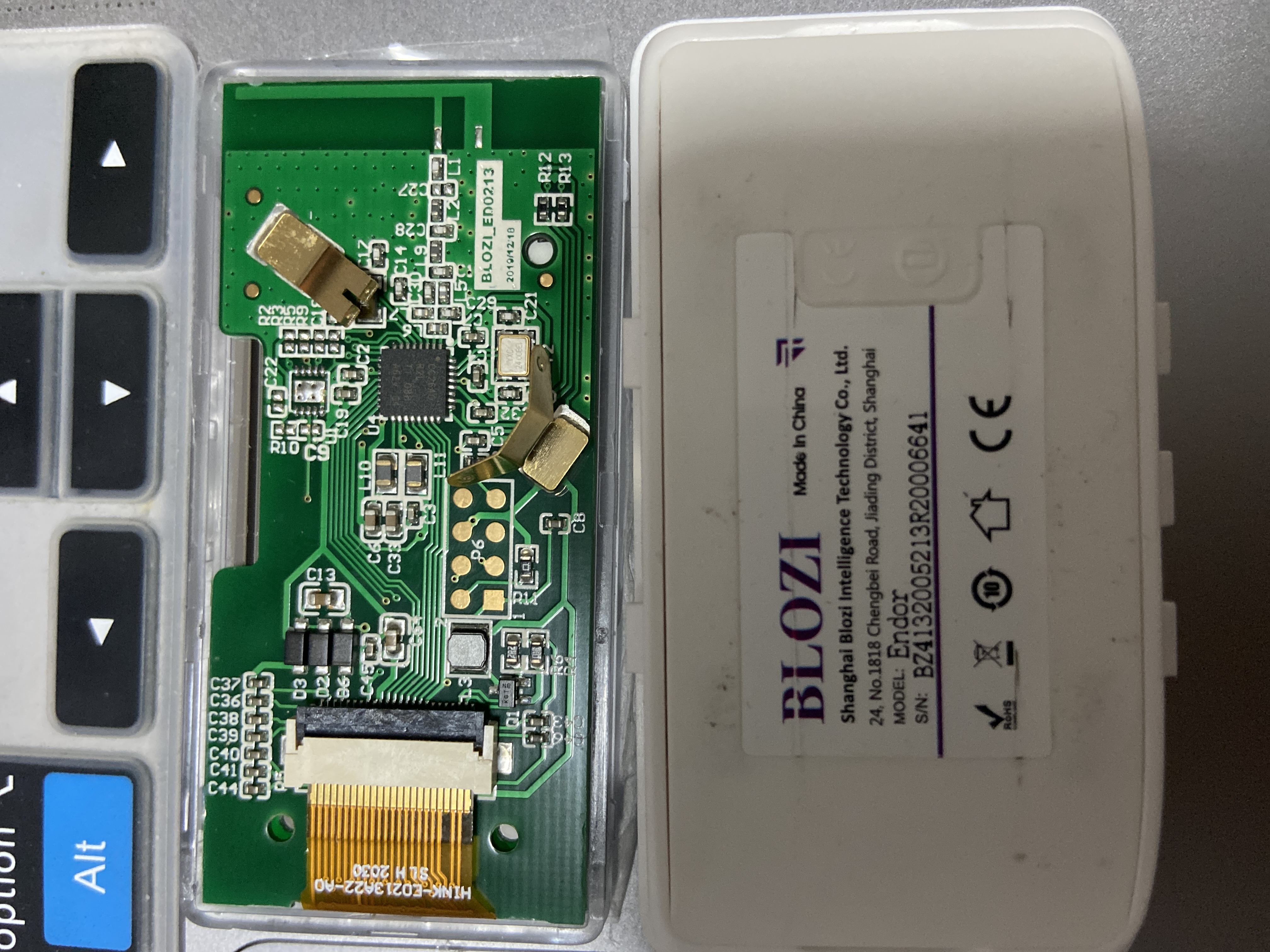

•  BLOZI_ED213

  第一行：X TM13 B+ X
  第二行：B- TC14 X RST19

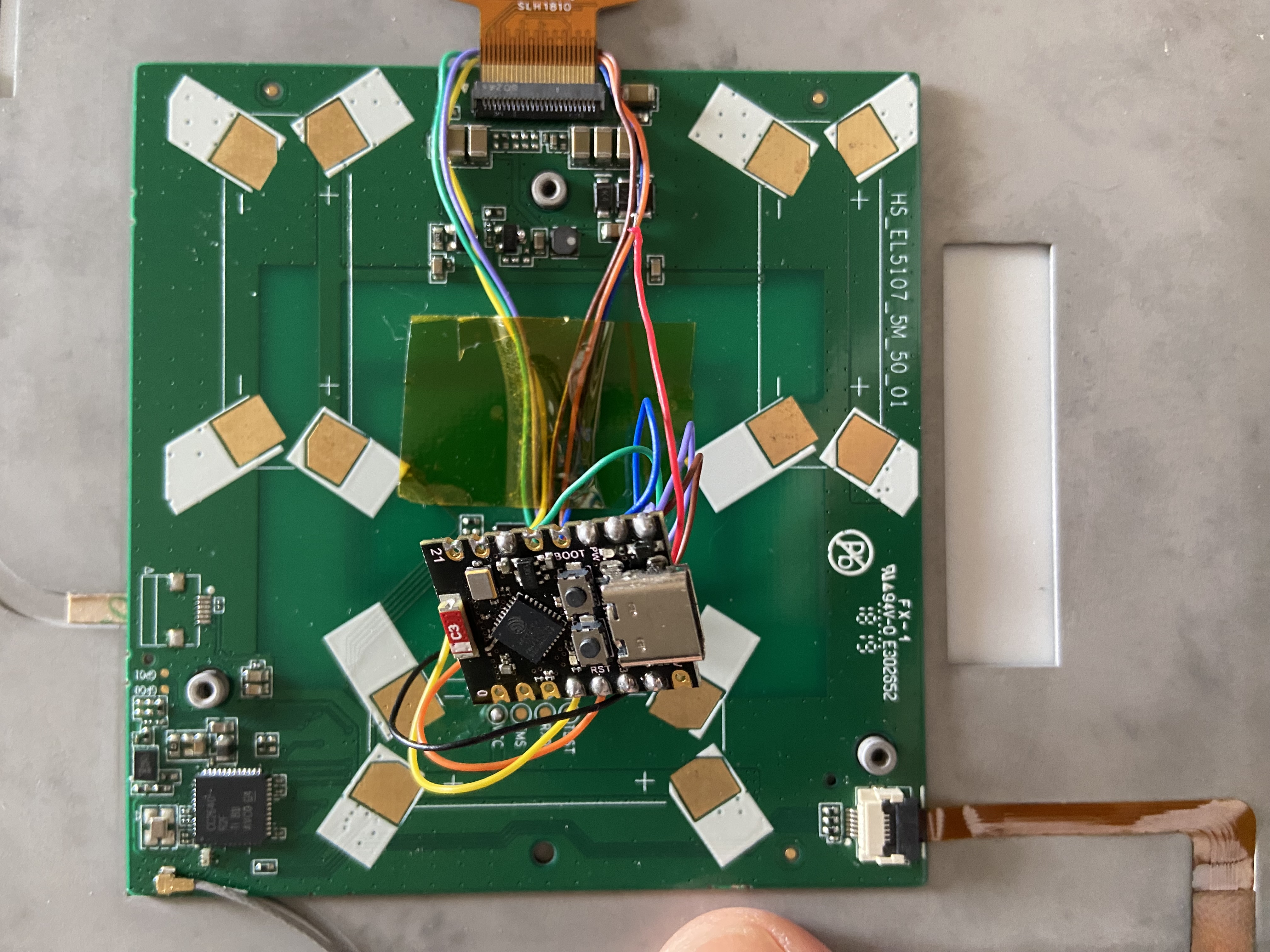

  •  Stellar-XXXL3N@


参考资料

• CC2640R2F 数据表、产品信息和支持 | 德州仪器 TI.com.cn
• CC2640 仿真烧录方式_cc2640 烧录-CSDN博客
• 红黑屏蓝牙电子价签折腾记 - myfish3 - 博客园 (cnblogs.com)
• 拆解一个4.2寸电子价签 (blogchina.com)
• 嵌入式通讯_补不补布的博客-CSDN博客
• 蓝牙_补不补布的博客-CSDN博客
• BLE-CC2640_甜甜的大香瓜的博客-CSDN博客

重用原板驱动电路

1. 已验证

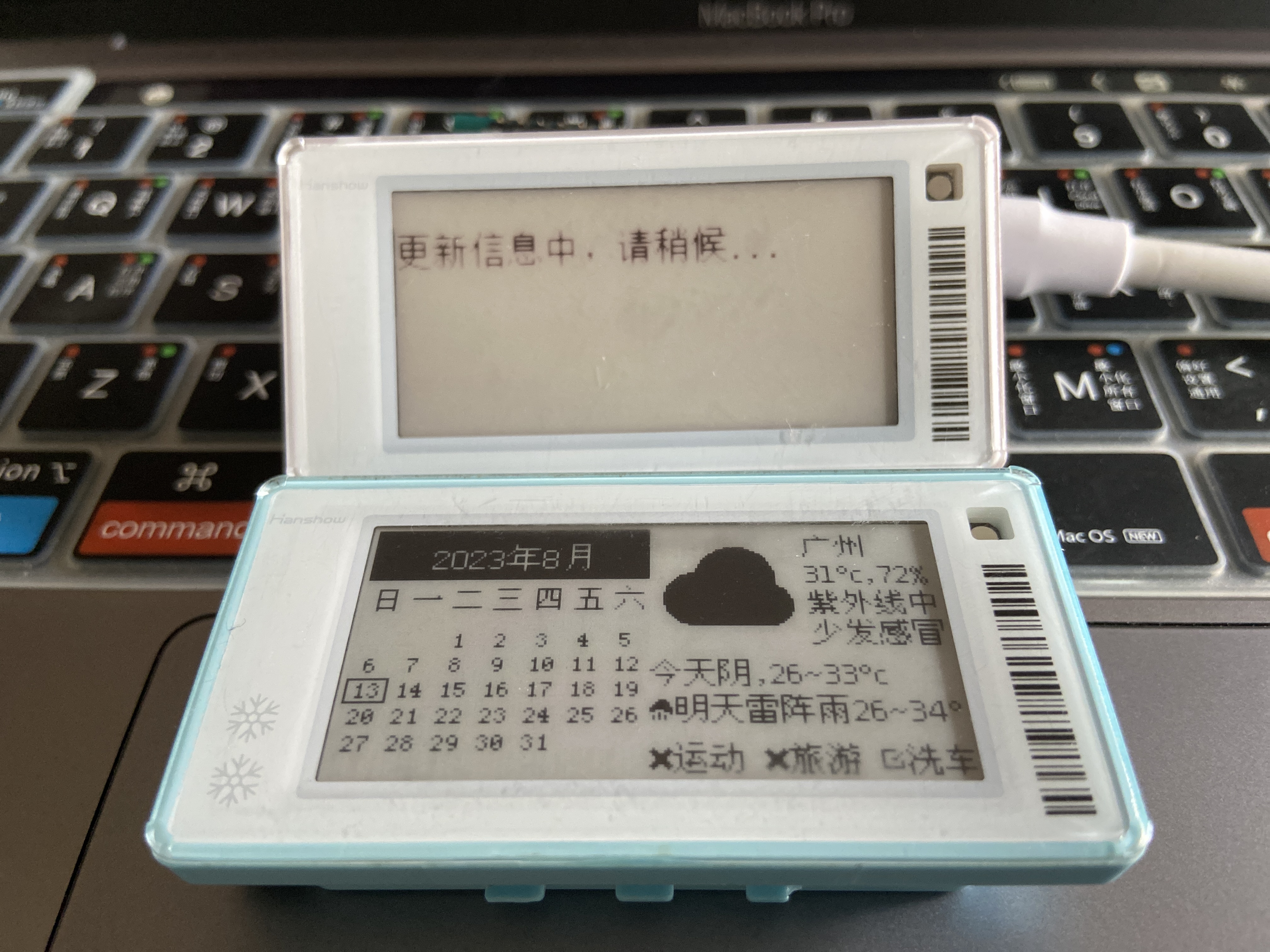

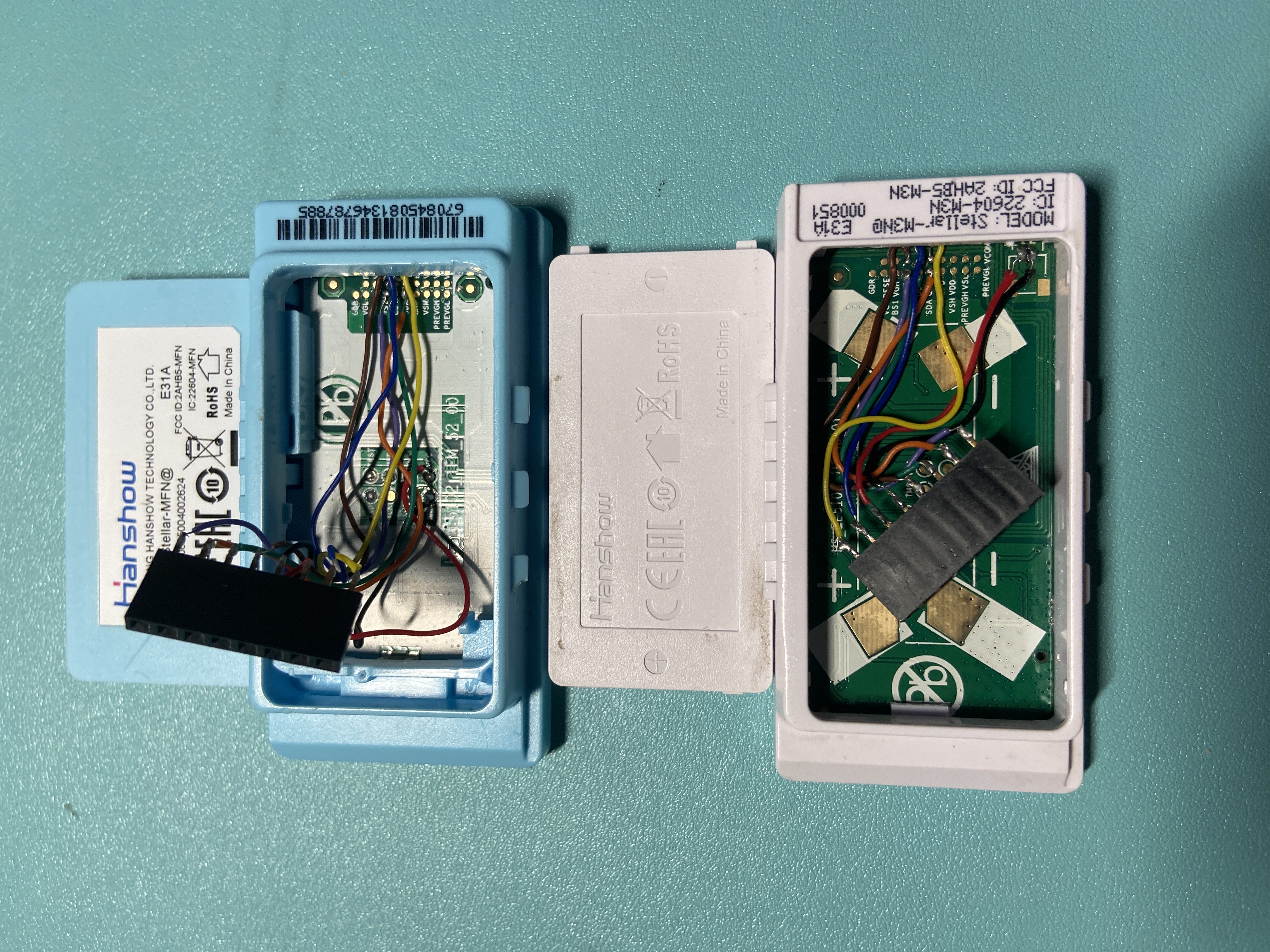

•  Stellar-MFN@

•  Stellar-M3N@

•  Stellar-L3@

  #define GxEPD2_DISPLAY_CLASS GxEPD2_3C // 三色屏
#define GxEPD2_DRIVER_CLASS GxEPD2_213_Z98c // GDEY0213Z98 122x250, SSD1680, (FPC-A002 20.04.08)

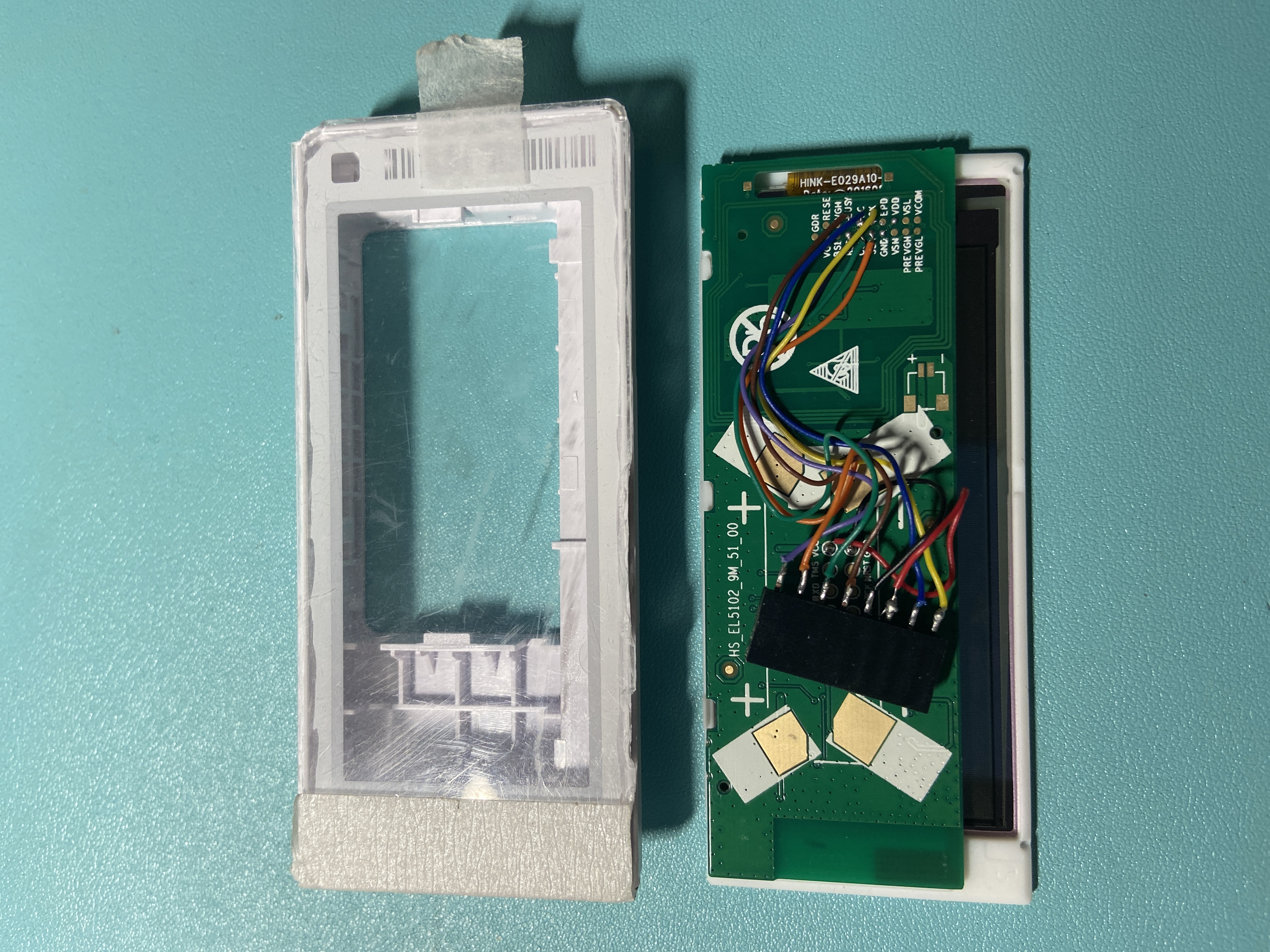

2. 关键接线图



价签　飞线　D1mini
BUSY　棕　GPIO4
RST　　紫　GPIO0
DC　　蓝　GPIO2
CS　　绿　GPIO16
CK　　黄　GPIO14
SDA　橙　GPIO13
