重写原板MCU程序

SBW烧录MSP430G2553

　　SBW是2线制Spy-Bi-Wire，基于JTAG接口，加上3V3、GND可以利用MSP-430G2ET LAUNCHPAD实现价签无损烧录。

1. 已验证

•  Hanshow Stellar-M MSP430G2553
•  Hanshow Stellar-L MSP430G2553

2. 关键接线
   • MSP-EXP430G2 Rev.1.5


430G2　　价签

GND-白　　　　Gnd-棕
VCC-紫　　　　　Vcc-橙
RST-绿　　Rst-绿
TEST-蓝　　Test-蓝

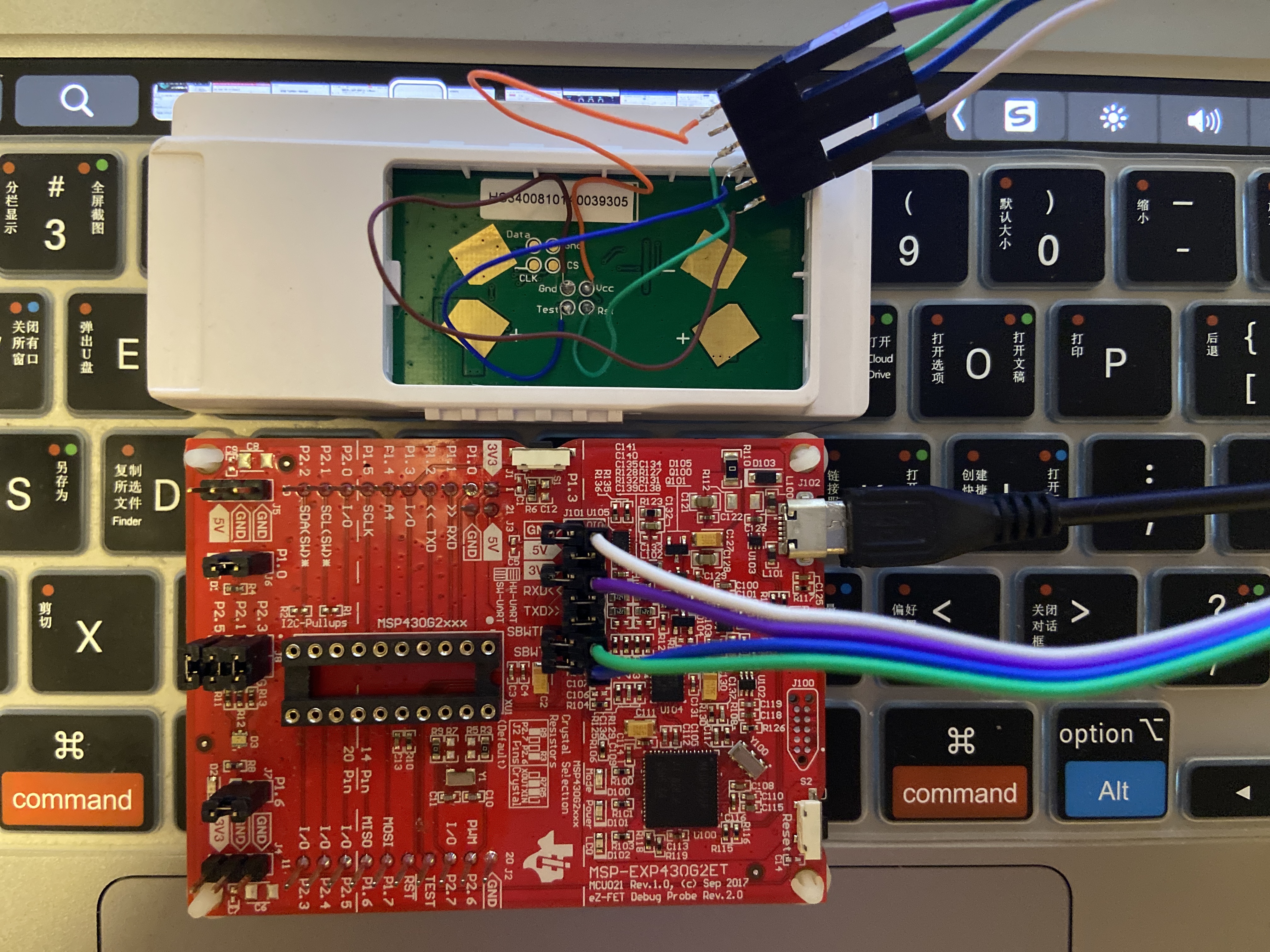

• MSP-EXP430G2ET Rev. 2.0


430G2ET　　价签

GND-白　　　　Gnd-棕
3V3-紫　　　　　Vcc-橙
SBWTDIO-绿　　Rst-绿
SBWTCK-蓝　　Test-蓝

3. 参考资料

   • http://bbs.eeworld.com.cn/thread-1136730-1-1.html
   • https://blog.csdn.net/qq_44884716/article/details/108244072
   • 通过JTAG接口进行MSP430TM编程zhcu029aj.pdf.zip

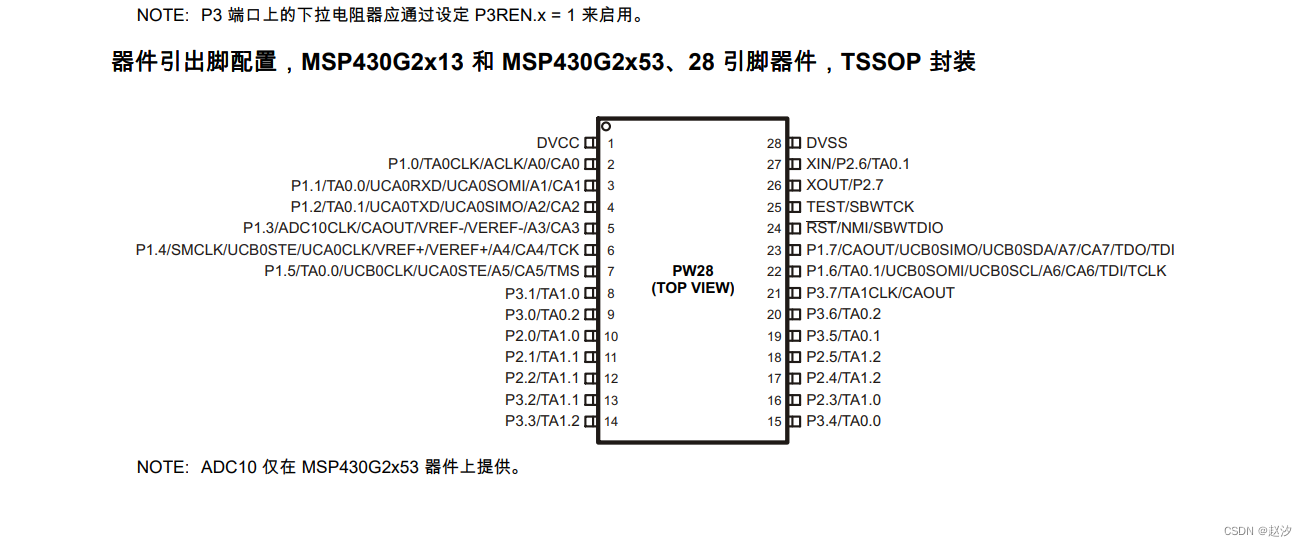

BSL烧录MSP430G2553

1. 已验证

•  Hanshow Stellar-M MSP430G2553

•  Hanshow Stellar-L MSP430G2553

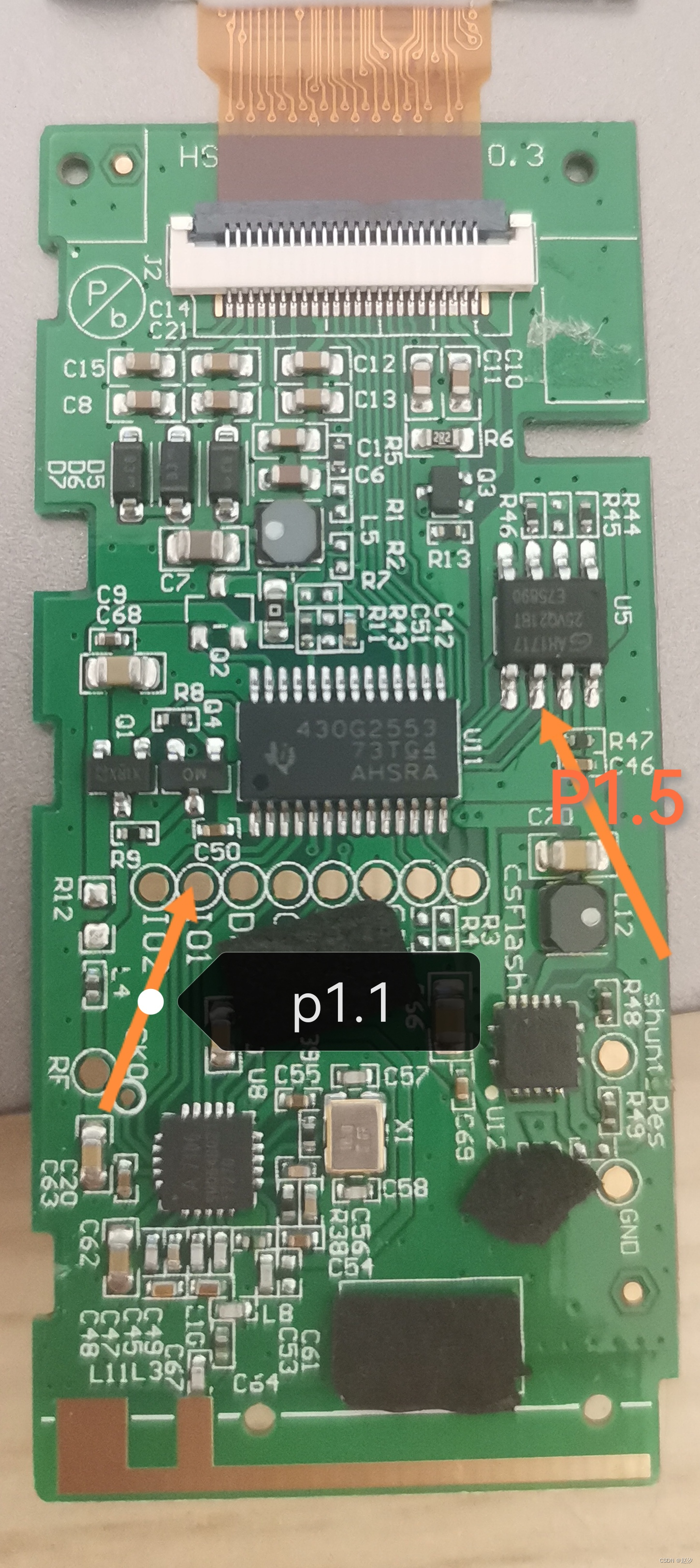

2. 关键接线

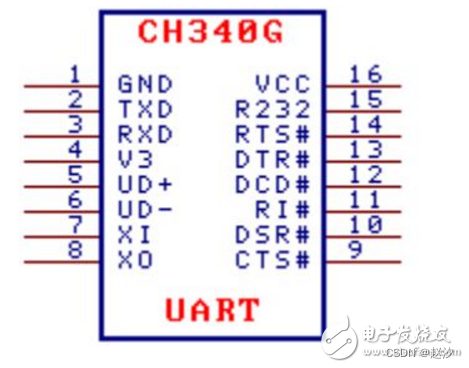

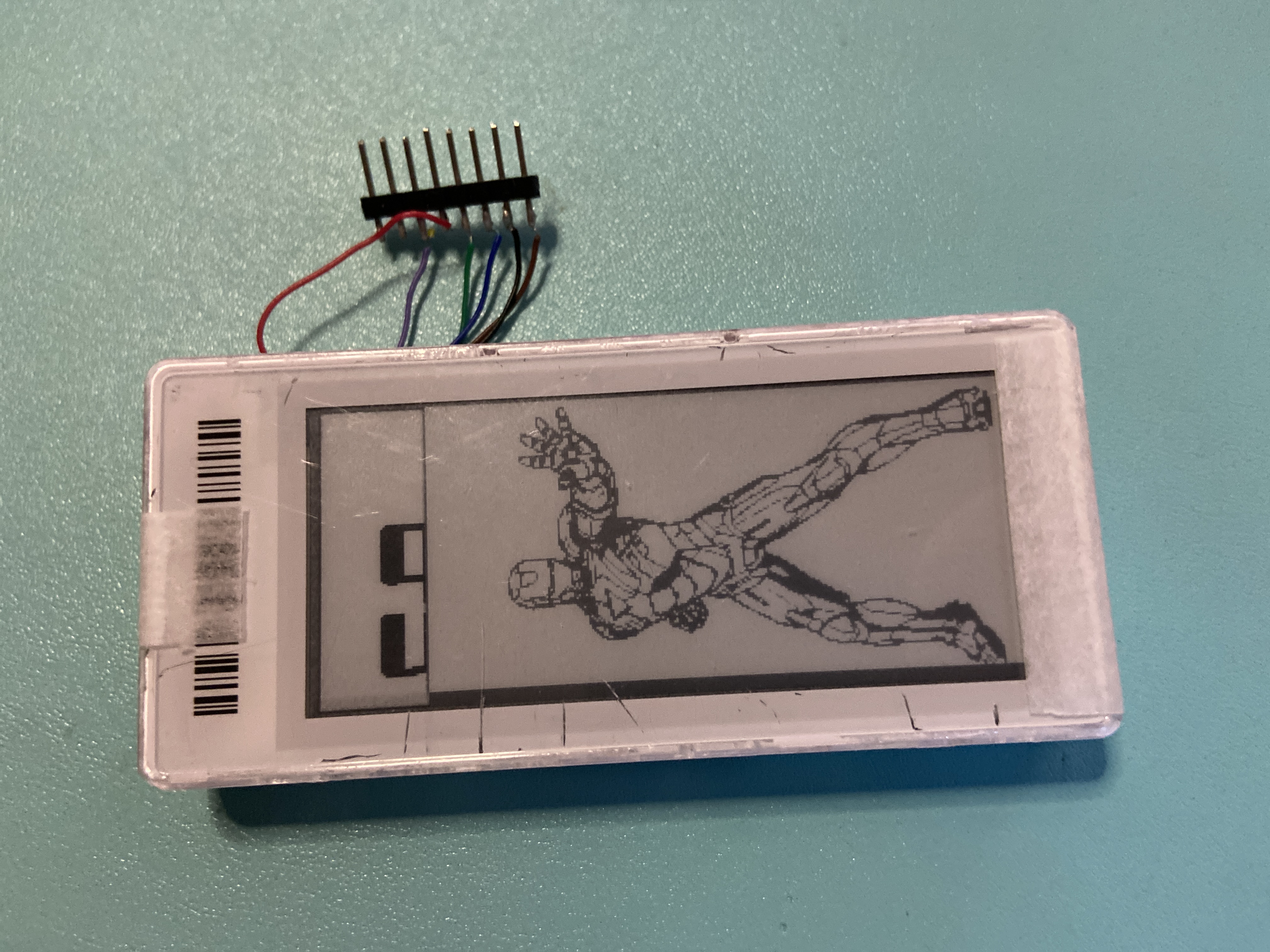

CH430G	2553	价签板

烧录器　　主板　　图示线颜色
TXD　　P1.5　　　绿
RXD　　P1.1　　　蓝
DTR　　RST　　　棕
RTS　　Test　　　紫
GND　　Gnd 　　黑
3.3V　　Vcc　　　红

3. 参考资料* MSP430G2553 数据表、产品信息和支持 | 德州仪器 TI.com.cn

• 低成本 汉朔 墨水屏 msp430g2553主控 改造完整案例_赵汐的博客-CSDN博客

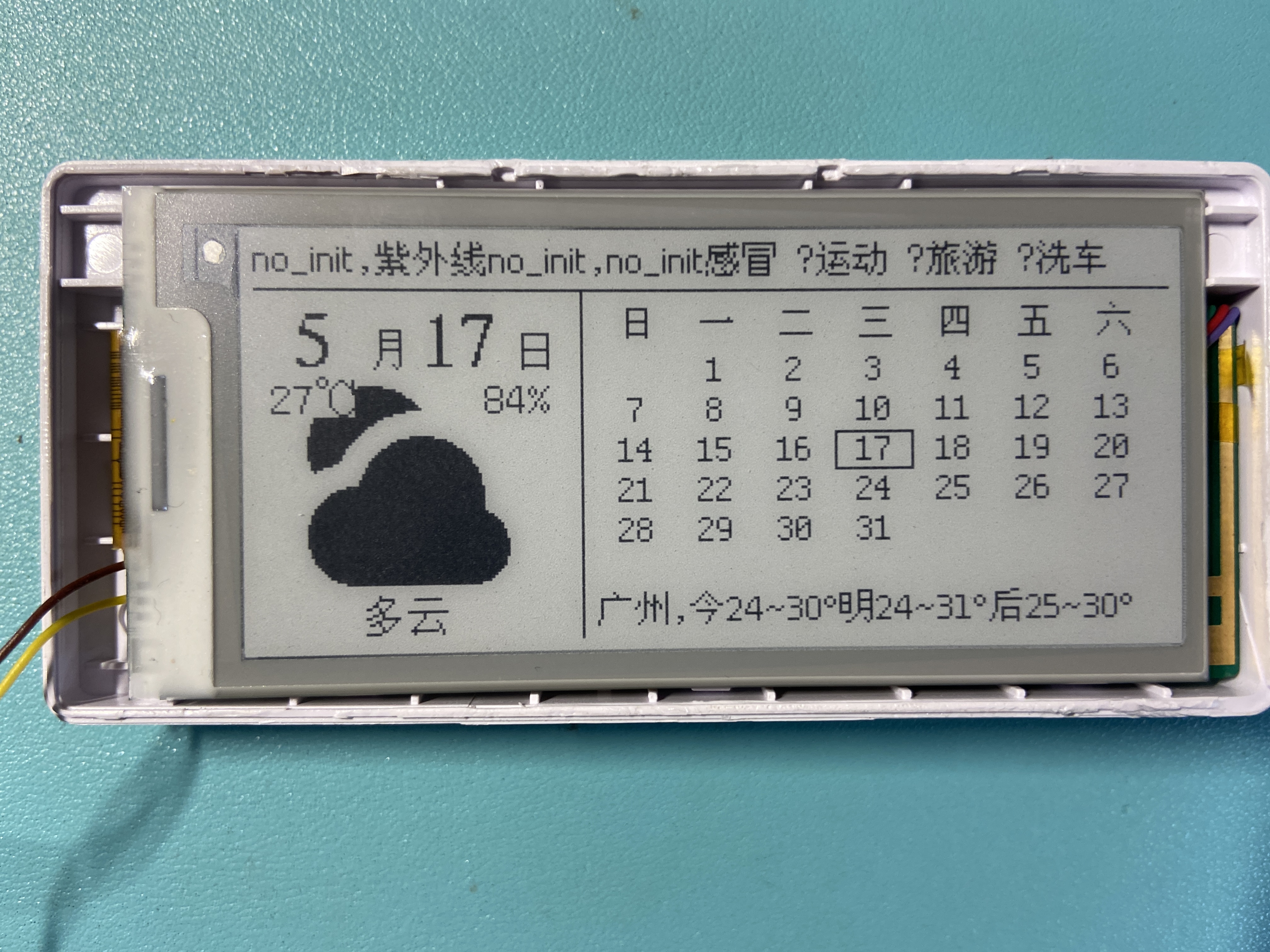

重用原板墨水屏驱动电路

1. 已验证

•  Hanshow Stellar-M MSP430G2553
•  Hanshow Stellar-L MSP430G2553
•  Hanshow Stellar Classic-290-N-International MSP430G2553
•  Hanshow Stellar-XL MSP430G2553

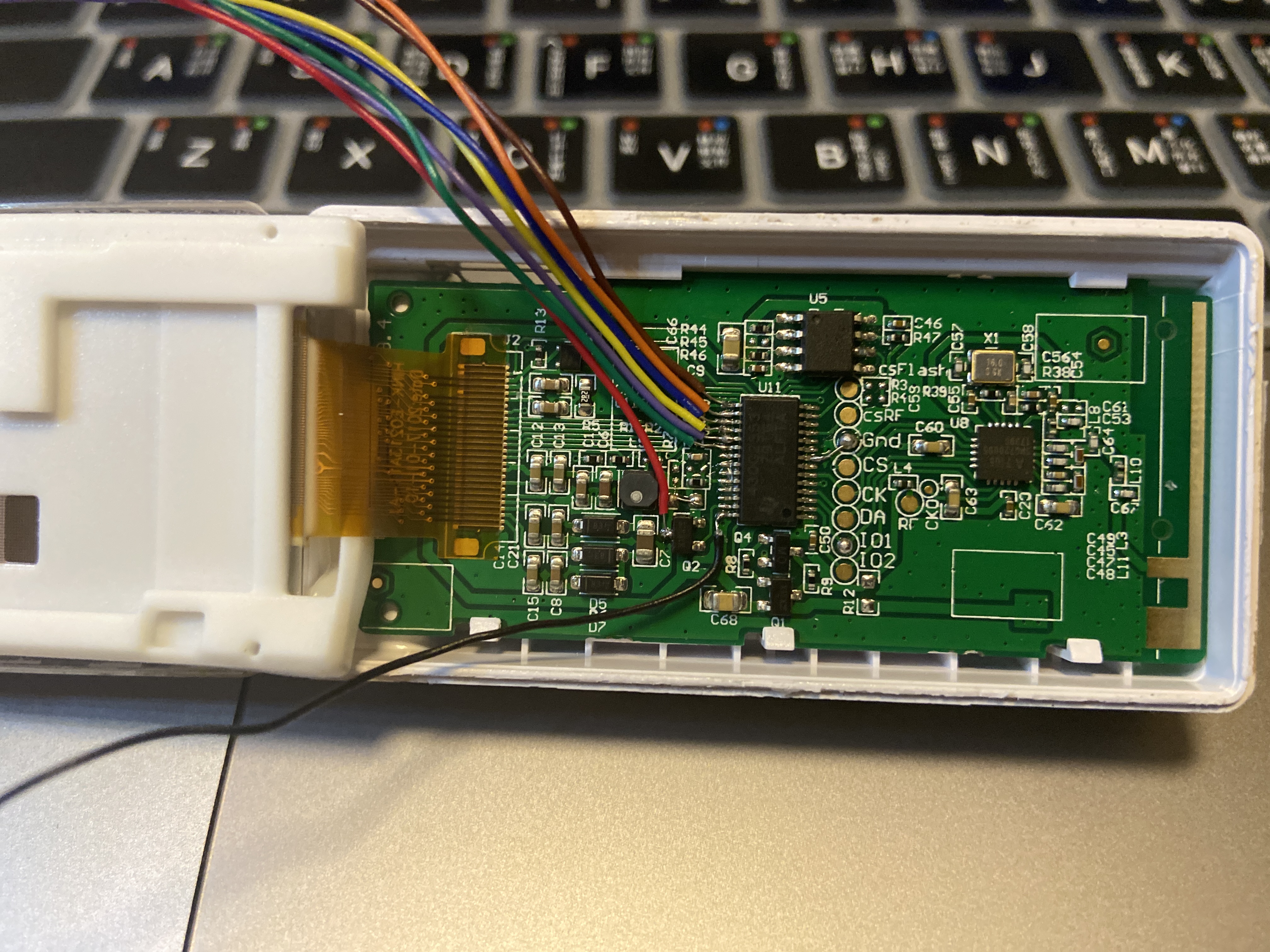

M板飞线

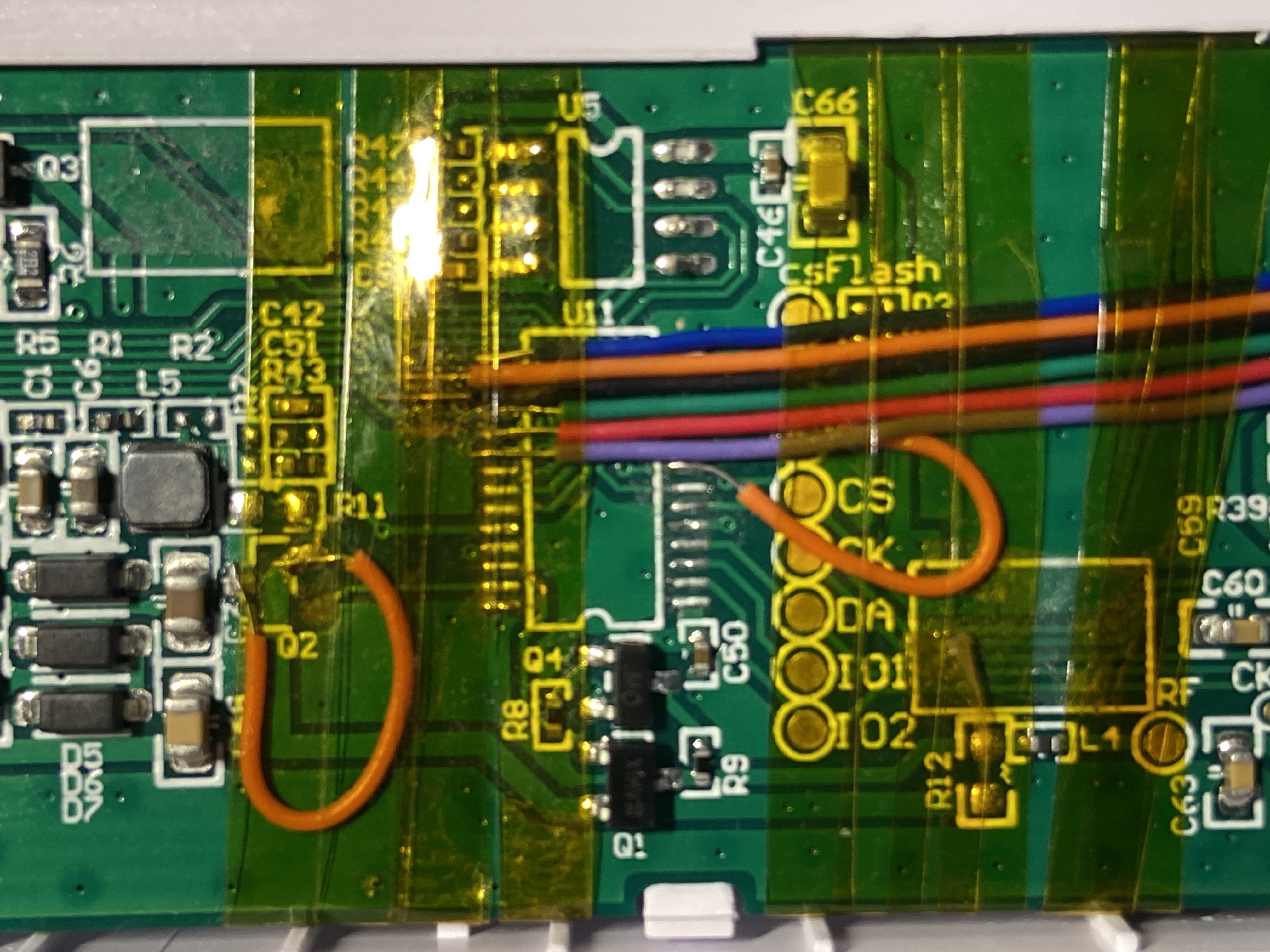

L板飞线，拆了两块板，其中一块屏幕为 HINK-E029A01，另一块屏幕为 WF0290T5。

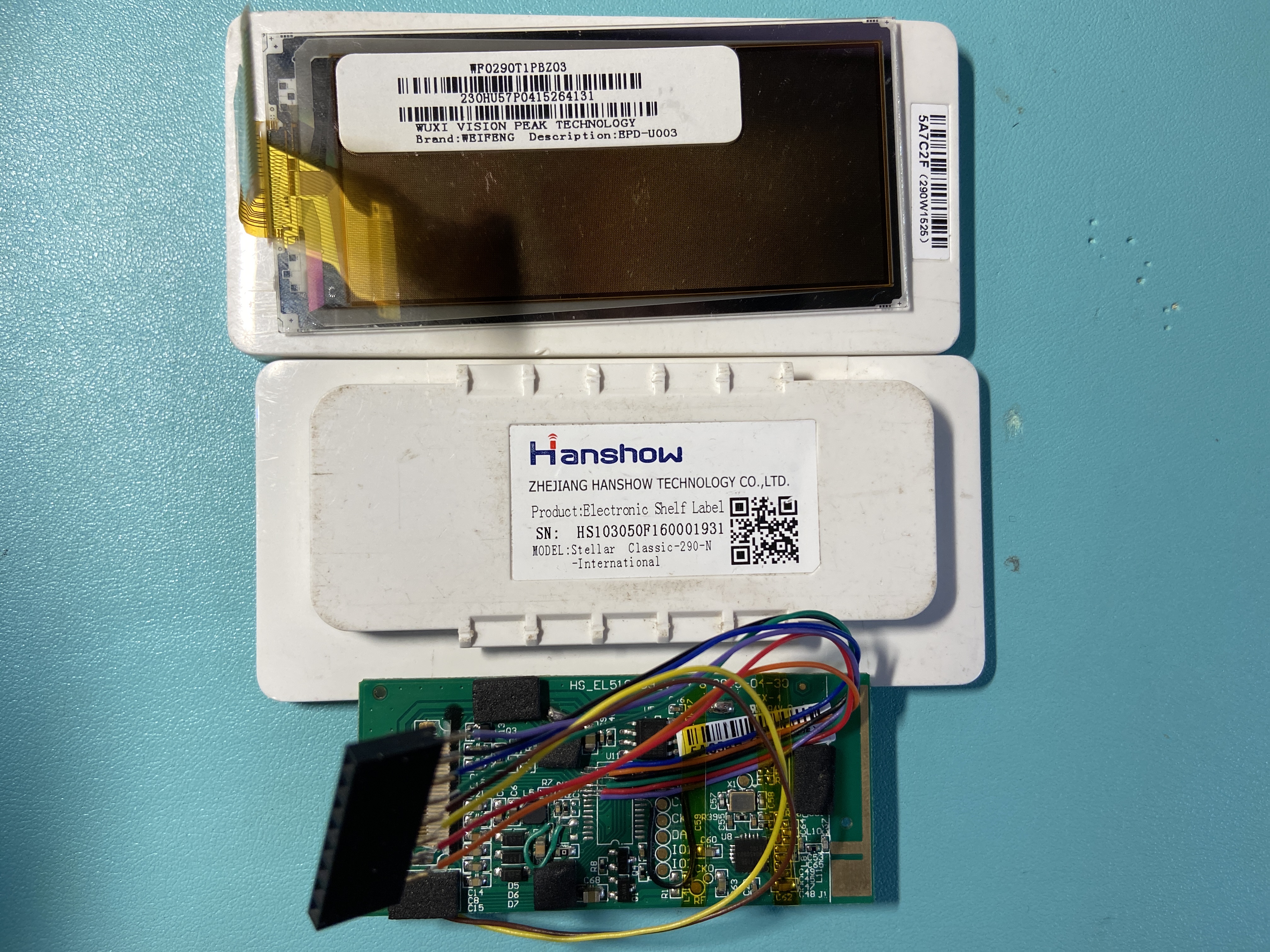

Hanshow Stellar Classic-290-N-International MSP430G2553 未成功

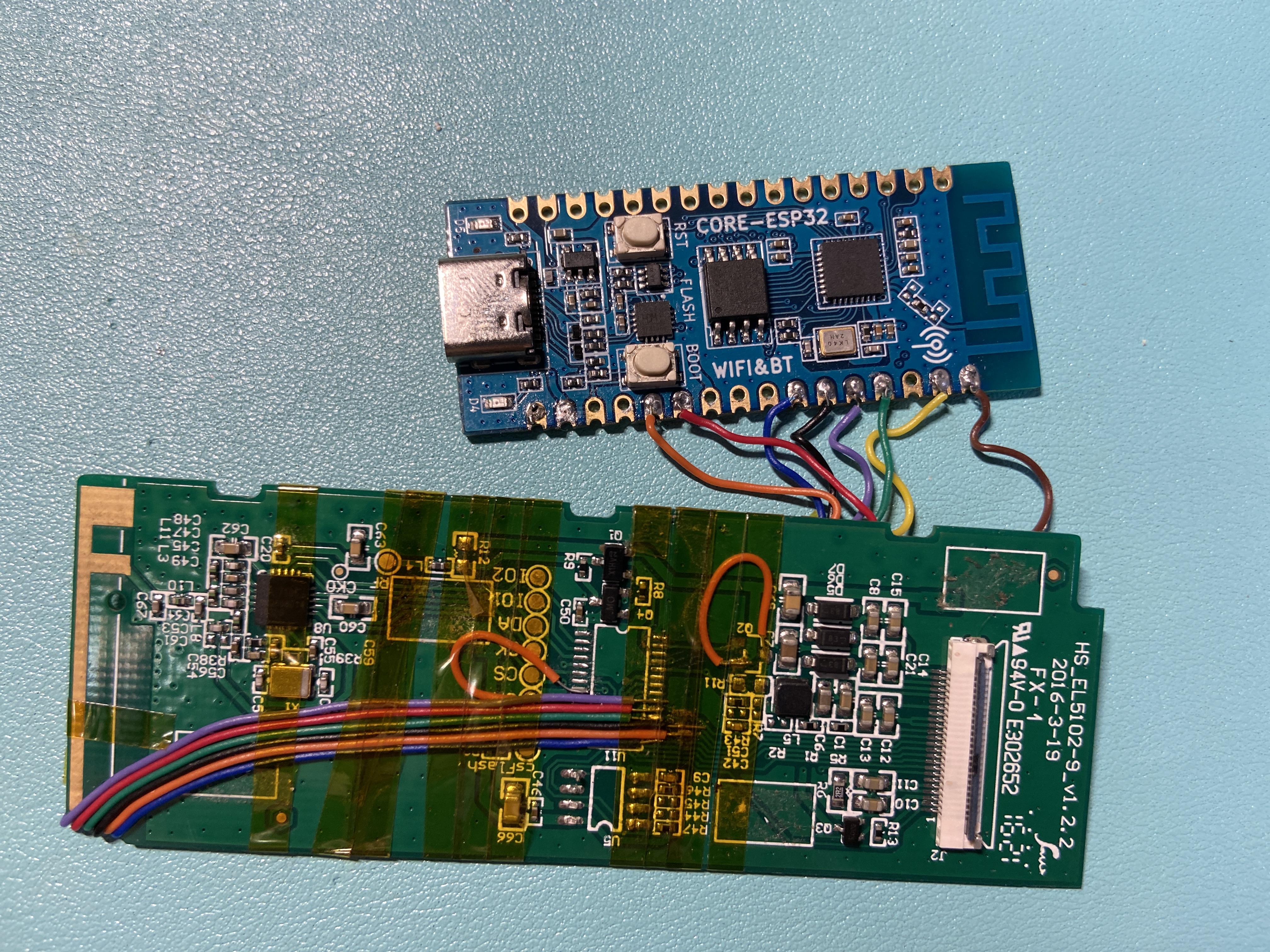

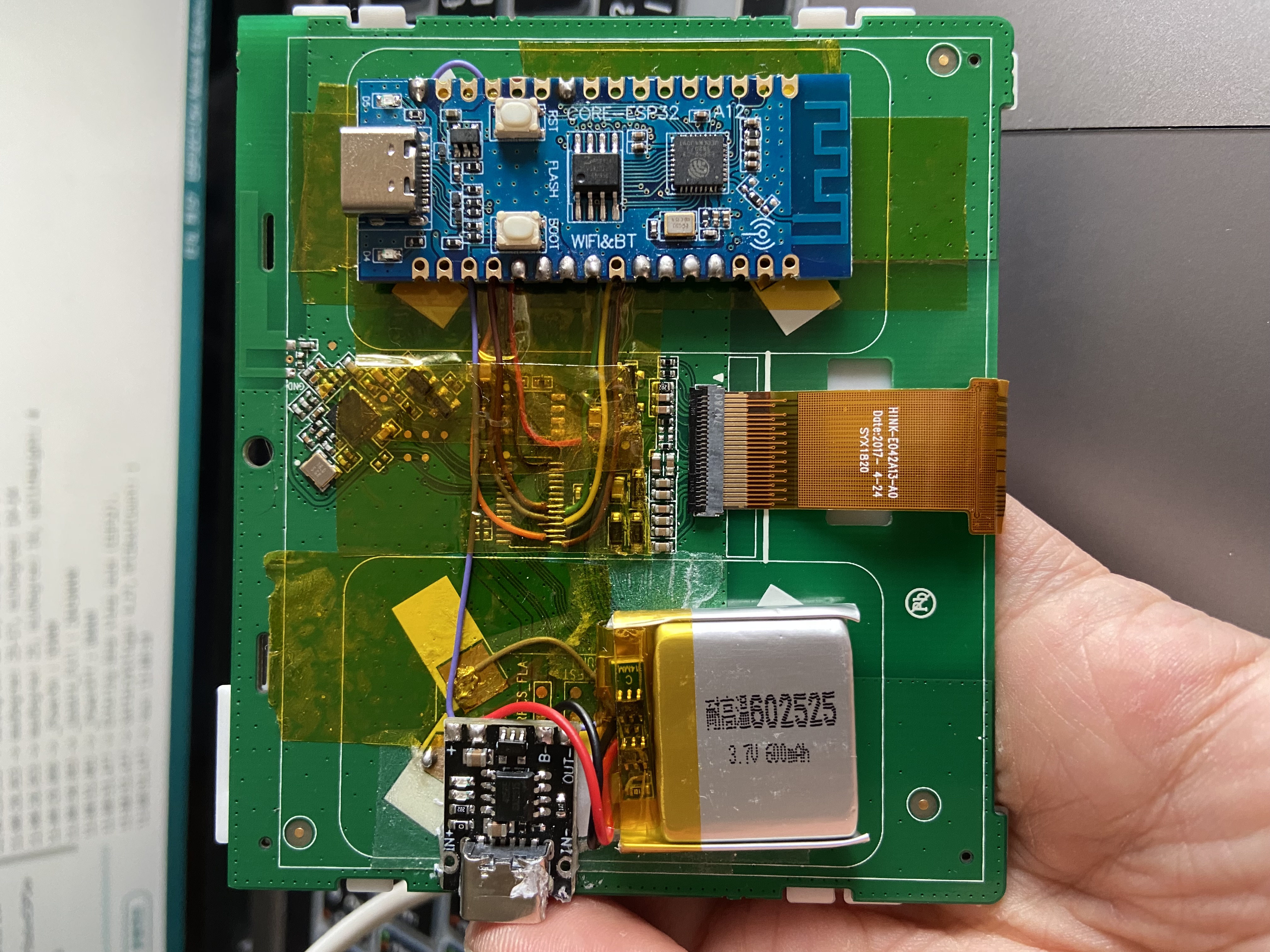

XL板飞线（含双IC）

2. 关键接线

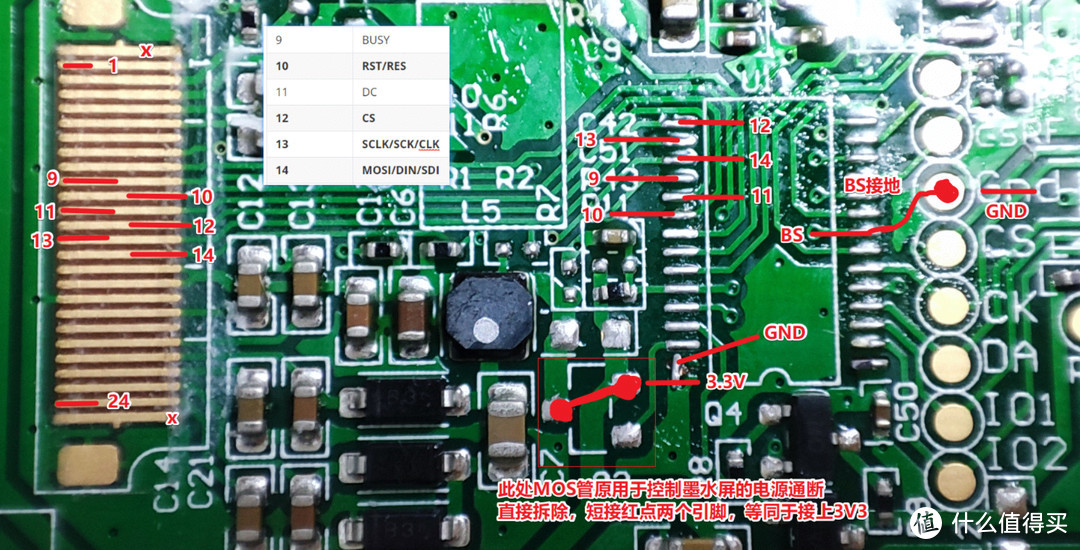

原板与开发板引脚、飞线颜色对应表如下：

3. 参考资料

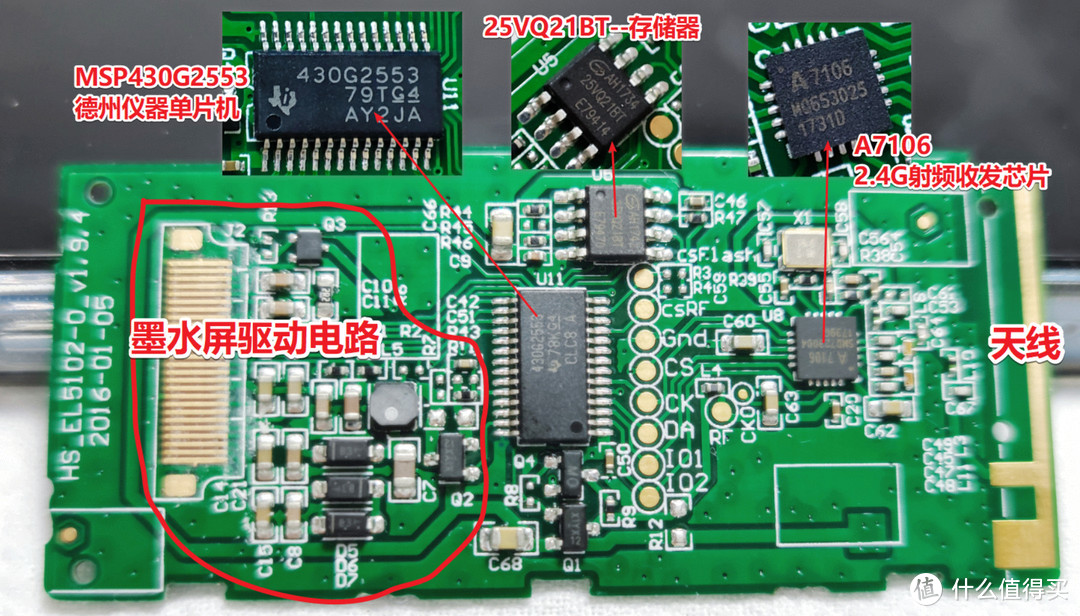

• 大泡泡的DIY 篇二十四：咸鱼廉价电子价签拆解，DIY 墨水屏 8266 显示驱动_数码配件_什么值得买 (smzdm.com)
